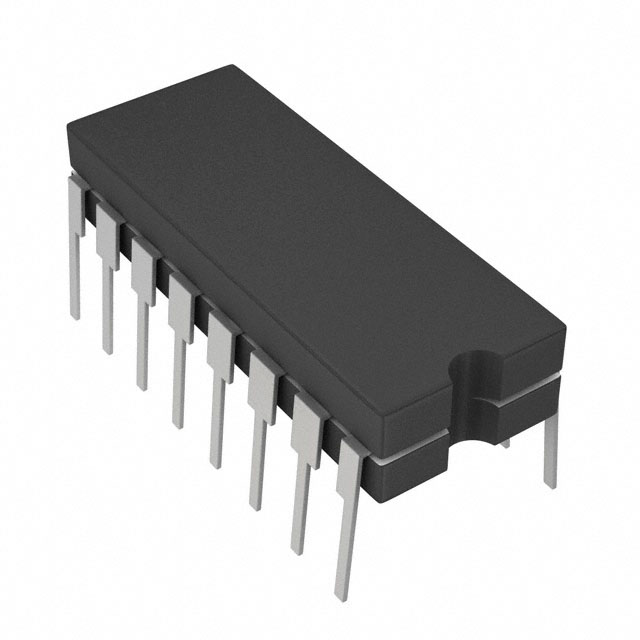

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC500ACOE

Microchip

MICROCHIP TC500ACOE Analog to Digital Converter, Dual, 17Bit, 10 SPS, Dual (+/-), -4.5V, 7.5V, SOIC

Наличие: 1,229 шт.

Адрес доставки: Москва

Цена: ₽ 257.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC13970759

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC500ACOE характеристики

Атрибут	Значение атрибута
Номенклатура	TC500ACOE
Производитель	Microchip
ЧипСити Номер продукта	CC13970759
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	-4.50 V (min)
Рабочее Напряжение	4.5V ~ 7.5V
Номинальная Мощность	10 mW
Выходное Напряжение	900 mV
Ток Питания	1 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	17 Bit
Частота Выборки	10.0 Hz
Потребляемая Мощность	10 mW
Количество АЦП	1 ADC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 7.5V
Напряжение питания (Макс)	7.5 V
Длина	10.3 mm
Ширина	7.49 mm
Высота	2.31 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8542390001
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC500ACOE описание продукта

GENERAL DESCRIPTION
The TC500/500A/510/514 family are precision analog front ends that implement dual slope A/D converters having a maximum resolution of 17 bits plus sign. As a minimum, each device contains the integrator, zero crossing comparator and processor interface logic. The TC500 is the base (16 bit max) device and requires both positive and negative power supplies. The TC500A is identical to the TC500, except it has improved linearity allowing it to operate to a maximum resolution of 17 bits. The TC510 adds an on board negative power supply converter for single supply operation. The TC514 adds both a negative power supply converter and a 4 input differential analog multiplexer.
FEATURES
■ Precision (up to 17 Bits) A/D Converter "Front End"
■ 3-Pin Control Interface to Microprocessor
■ Flexible: User Can Trade-Off Conversion Speed for Resolution
■ Single Supply Operation (TC510/514)
■ 4 Input, Differential Analog MUX (TC514)
■ Automatic Input Voltage Polarity Detection
■ Low Power Dissipation ........... TC500/500A: 10mW
TC510/514: 18mW
■ Wide Analog Input Range ....... ±4.2V (TC500A/510)
■ Directly Accepts Bipolar and Differential Input Signals

Показывать

TC500ACOE Даташит PDF

38 страницы, 563 КБ

11/06/2008
