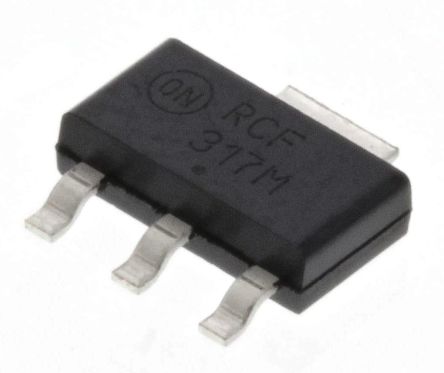

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317MSTT3G

ON Semiconductor

LDO Regulator Pos 1.2V to 37V 0.25A 4Pin(3+Tab) SOT-223 T/R

Наличие: 4,786 шт.

Адрес доставки: Москва

Цена: ₽ 40.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC17245115

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317MSTT3G характеристики

Атрибут	Значение атрибута
Номенклатура	LM317MSTT3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC17245115
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-261-4
Номинальный Ток	500 mA
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	500 mA
Ток Питания	10 mA
Количество Стежков	3 Position
Полярность	P-Channel
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	250 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	±4 %
Напряжение питания (мин)	3 V
Входное напряжение	40 V
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.57 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM317MSTT3G описание продукта

The LM317MSTT3G is an adjustable 3-terminal output Positive Voltage Regulator capable of supplying in excess of 500mA over an output voltage range of 1.2 to 37V. This voltage regulator is exceptionally easy to use and requires only two external resistors to set the output voltage. Further, it employs internal current limiting, thermal shutdown and safe area compensation, making it essentially blow-out proof. This regulator serves a wide variety of applications including local, on card regulation. This device can also be used to make a programmable output regulator or by connecting a fixed resistor between the adjustment and output, the regulator can be used as a precision current regulator.
Internal thermal overload protection
Internal short-circuit current limiting
Output transistor safe area compensation
Floating operation for high voltage applications
Eliminates stocking many fixed voltages
