TPS71550QDCKRQ1

TEXAS INSTRUMENTS TPS71550QDCKRQ1 Fixed LDO Voltage Regulator, 2.5V to 24V, 415mV Dropout, 5Vout, 50mAout, SC-70-5

Наличие: 899 шт.

Адрес доставки: Москва

Цена: ₽ 217.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4266677

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS71550QDCKRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS71550QDCKRQ1
Производитель	TI
ЧипСити Номер продукта	CC4266677
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin

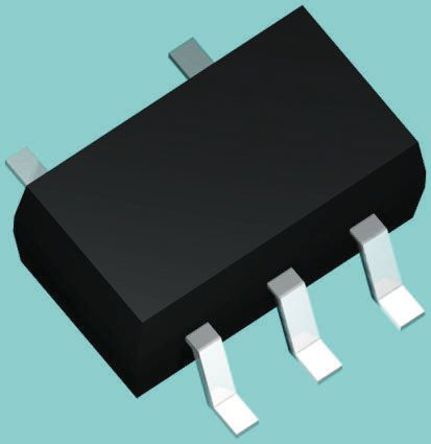

Корпус/Пакет	SC-70-5
Номинальная Мощность	0.32 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	24.0V (max)
Выходное Напряжение	5 V
Выходной Ток	50 mA
Ток Питания	12 µA
Количество Стежков	5 Position
Рассеяние Мощности	0.32 W
Ток Покоя	0.003 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	415 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	24 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.05 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	320 mW
точность	±4 %
Входное напряжение	≤24 V
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS71550QDCKRQ1 описание продукта

The TPS71550QDCKRQ1 is a 5V fixed output low-dropout (LDO) Linear Regulator provide the benefits of high input voltage and low-power operation. The device is stable with any capacitor greater than or equal to 0.47µF. The LDO voltage and low quiescent current allow operations at extremely low power levels. Therefore, the devices are ideal for powering battery-management ICs. Specifically, since the devices are enabled as soon as the applied voltage reaches the minimum input voltage, the output is quickly available to power continuously operating battery-charging ICs. The usual PNP pass transistor has been replaced by a PMOS pass element. Because the PMOS pass element behaves as a low-value resistor, the LDO voltage, typically 415mV at 50mA of load current, is directly proportional to the load current. The low quiescent current is stable over the entire range of output load current.
3.2µA Low quiescent current at 50mA
Minimum and maximum specified current limit
Green product and no Sb/Br
