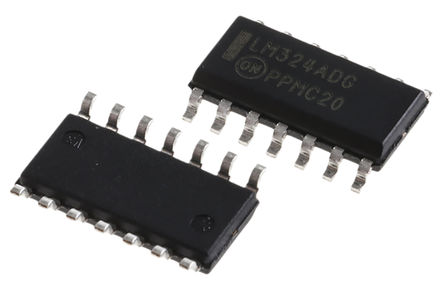

LM324ADG

ON Semiconductor

ON SEMICONDUCTOR LM324ADG Operational Amplifier, Quad, 4 Amplifier, 1MHz, 0.6V/µs, 3V to 32V, SOIC, 14Pins

Наличие: 2,033 шт.

Адрес доставки: Москва

Цена: ₽ 36.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5996900

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM324ADG характеристики

Атрибут	Значение атрибута
Номенклатура	LM324ADG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5996900
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	32.0 V
Безгалогеновый Статус	Halogen Free
Выходной Ток	60 mA
Ток Питания	1.4 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Ширина Ленты	1 MHz
Скорость Нарастания	600 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	45 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	1 MHz
Минимальный диапазон CMRR	65 dB
Напряжение питания	3V ~ 32V
Напряжение питания (Макс)	32 V
Напряжение питания (мин)	3 V
Входное напряжение	0V ~ 28.3V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM324ADG описание продукта

The LM324ADG is a quad Operational Amplifier with true differential inputs. It has several distinct advantages over standard operational amplifier types in single supply applications. The quad amplifier can operate at supply voltages as low as 3V or as high as 32V with quiescent currents about one-fifth of those associated with the MC1741 (on a per amplifier basis). The common-mode input range includes the negative supply, thereby eliminating the necessity for external biasing components in many applications. The output voltage range also includes the negative power supply voltage.
Short-circuited protected outputs
True differential input stage
Internally compensated
Common-mode range extends to negative supply
Industry standard pin-outs
ESD Clamps on the inputs increase ruggedness of the device without affecting operation
Continuous output short-circuit duration

Показывать

LM324ADG Даташит PDF

14 страницы, 141 КБ

02/02/2016
