DRV8836DSSR Купить - TI Драйвер электродвигателя

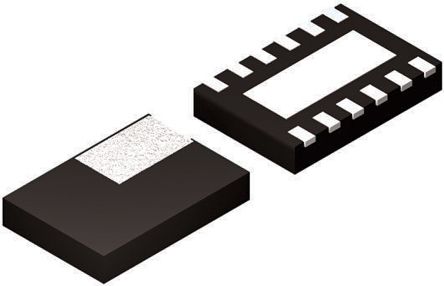

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8836DSSR

Motor Driver, Dual H-Bridge, 2V to 7V supply, 1.5A/2Outputs, WSON-12

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 48.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8626925

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8836DSSR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8836DSSR
Производитель	TI
ЧипСити Номер продукта	CC8626925
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	WSON-12
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	1.5 A
Количество Стежков	12 Position
Сопротивление Сток-исток (Открытого Канала)	305 mΩ
Частота Переключения	250 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 7V
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	2 V
Длина	3.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8836DSSR описание продукта

The DRV8836DSSR is a 1.5A Low Voltage Stepper or Single/Dual Brushed DC Motor Driver (PWM or PH/EN Ctrl) provides an integrated motor driver solution. The device has two H-bridge drivers and can drive two DC motors or one stepper motor, as well as other devices like solenoids. The output driver block for each consists of N-channel power MOSFET"s configured as an H-bridge to drive the motor winding. An internal charge pump generates needed gate drive voltages. It can supply up to 1.5A of output current per H-bridge. It operates on a power supply voltage from 2 to 7V. PHASE/ENABLE and IN/IN interfaces can be selected which are compatible with industry-standard devices. A low-power sleep mode is provided which turns off all unnecessary logic to provide a very low current state. Internal shutdown functions are provided for over-current, short-circuit, under-voltage lockout and over-temperature.
Dual-H-bridge motor driver
Flexible PWM or PHASE/ENABLE interface
95nA Maximum supply current with low-power sleep mode
Dedicated SLEEPn input pin
Low MOSFET on-resistance
Green product and no Sb/Br
