TPS71533DCKR Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

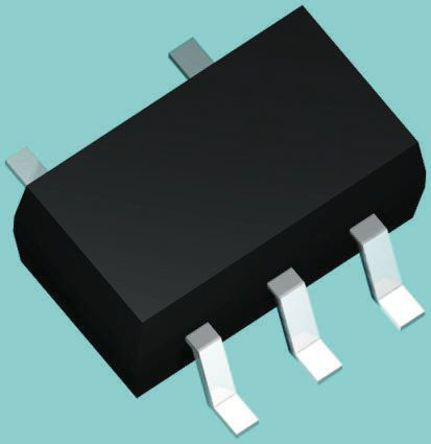

TPS71533DCKR

50mA, 24V, 3.2A Iq, Low-Dropout Linear Regulator in SC70 Package 5-SC70 -40℃ to 125℃

Наличие: 50,784 шт.

Адрес доставки: Москва

Цена: ₽ 18.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC68890

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS71533DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS71533DCKR
Производитель	TI
ЧипСити Номер продукта	CC68890
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Рабочее Напряжение	2.5V ~ 24V
Номинальный Ток	50.0 mA
Номинальная Мощность	0.32 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	24.0V (max)
Выходное Напряжение	3.3 V
Выходной Ток	50 mA
Количество Каналов	1 Channel
Количество Стежков	5 Position
Рассеяние Мощности	0.32 W
Ток Покоя	0.0032 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	415 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	24 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	0.05 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	320 mW
точность	±4 %
Количество выходных каналов	1 Channel
Входное напряжение	≤24 V
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

TPS71533DCKR описание продукта

The TPS71533DCKR is a Low-dropout (LDO) Voltage Regulator offers the benefits of high input voltage, low-dropout voltage and low-power operation. The device, which operate over an input range of 2.5 to 24V, are stable with any capacitor greater than or equal to 0.47µF. The low dropout voltage and low quiescent current allow operation at extremely low power levels. Therefore, the devices are ideal for powering battery management ICs. Specifically, because the devices are enabled as soon as the applied voltage reaches the minimum input voltage, the output is quickly available to power continuously operating battery charging ICs. The usual PNP pass transistor has been replaced by a PMOS pass element. Because the PMOS pass element behaves as a low-value resistor, the low dropout voltage, typically 415mV at 50mA of load current, is directly proportional to the load current. The low quiescent current (3.2µA typically) is stable over the entire range of output load current (0 to 50mA).
Low 3.2µA quiescent current at 50mA
Stable with any capacitor >=0.47µF
50mA Low-dropout regulator
Minimum and maximum specified current limit
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TPS71533DCKR Даташит PDF

38 страницы, 1547 КБ

10/27/2015
