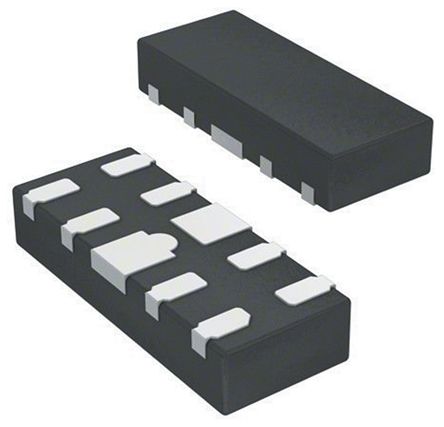

TS3A5223RSWR

TEXAS INSTRUMENTS TS3A5223RSWR Analogue Switch, Dual Channel, SPDT, 2Channels, 1.2Ω, 1.65V to 3.6V, UQFN, 10Pins

Наличие: 1,056 шт.

Адрес доставки: Москва

Цена: ₽ 16.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1029858

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS3A5223RSWR характеристики

Атрибут	Значение атрибута
Номенклатура	TS3A5223RSWR
Производитель	TI
ЧипСити Номер продукта	CC1029858
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UQFN-10
Количество Выходных Интерфейсов	4 Output
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	10 Position
Количество Битов	2 Bit
Узлы Напряжения	1.80 V, 2.50 V, 3.00 V, 3.30 V
Рассеяние Мощности	0.43 W
Ширина Ленты	80.0 MHz
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	80 MHz
Рассеиваемая Мощность (Макс)	1075 mW
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Длина	1.85 mm
Ширина	1.45 mm
Высота	0.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TS3A5223RSWR описание продукта

The TS3A5223RSWR is a single-pole double-throw (SPDT) dual bidirectional Analog Switch with break-before-make and bidirectional signal switching capability. The TS3A5223 can be used as a dual 2:1 multiplexer or a 1:2 dual de-multiplexer. It offers very low ON resistance, very low THD, channel-to-channel crosstalk and very high OFF isolation. Its control logic supports 1 to 3.6V CMOS logic levels. The logic interface allows direct interface with a wide range of CPUs and microcontrollers without increasing the current drawn from supply (ICC) and thus lowering power consumption.
Low on-resistance
1V Compatible logic interface
80MHz High switch bandwidth
0.01% THD across entire band
Specified min Break-before-make
Bi-directional switching
-75dB Channel-to-channel cross talk
-70 dB Channel-to-channel off isolation of very low power dissipation and leakage currents
ESD Protection on all pins
Green product and no Sb/Br

Показывать

TS3A5223RSWR Даташит PDF

14 страницы, 870 КБ

04/10/2014

просматривать

TS3A5223RSWR Даташит PDF

14 страницы, 868 КБ

01/17/2016

просматривать

TS3A5223RSWR Справочное руководство пользователя

31 страницы, 810 КБ

08/28/2012

просматривать
