DRV8811PWPR Купить - TI Драйвер электродвигателя

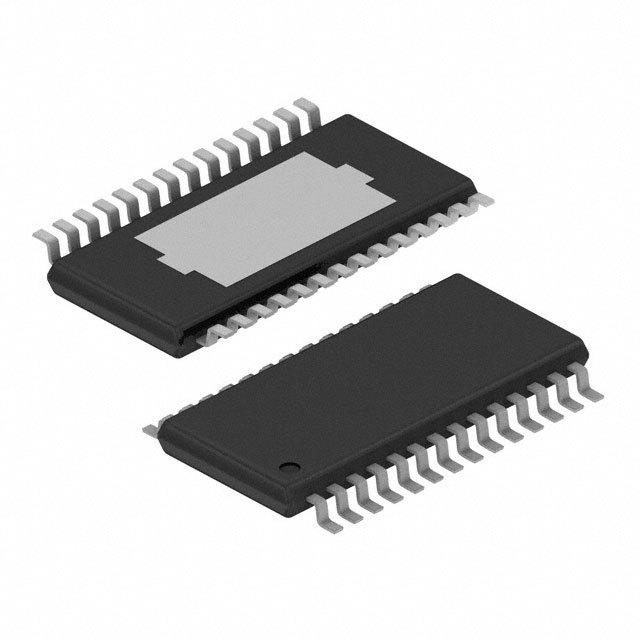

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8811PWPR

1.9A Bipolar Stepper Motor Driver with On-Chip 1/8 Microstepping Indexer (Step/Dir Ctrl) 28-HTSSOP -40℃ to 85℃

Наличие: 4,253 шт.

Адрес доставки: Москва

Цена: ₽ 100.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2403430

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8811PWPR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8811PWPR
Производитель	TI
ЧипСити Номер продукта	CC2403430
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	24 V
Выходной Ток	1.9 A
Количество Стежков	28 Position
Сопротивление Сток-исток (Открытого Канала)	1000 mΩ
Рассеяние Мощности	2320 mW
Ток Покоя	8.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2320 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	38 V
Напряжение питания (мин)	8 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8811PWPR описание продукта

The DRV8811 device provides an integrated stepper motor driver solution for printers, scanners, and other automated equipment applications. The device has two H-bridge drivers, as well as microstepping indexer logic to control a stepper motor.
The output driver block consists of N-channel power MOSFETs configured as full H-bridges to drive the motor windings.
A simple STEP-and-DIR interface allows easy interfacing to controller circuits. Step mode pins allow for configuration of the motor in full-step, half-step, quarter-step, or eighth-step modes. Decay mode and PWM off-time are programmable.
Internal shutdown functions are provided for overcurrent protection, short-circuit protection, undervoltage lockout and overtemperature.
The DRV8811 device is packaged in a PowerPAD™ 28-pin HTSSOP package with thermal pad.

Показывать

DRV8811PWPR Даташит PDF

32 страницы, 1689 КБ

01/31/2016

просматривать

DRV8811PWPR Даташит PDF

22 страницы, 1018 КБ

06/04/2011

просматривать

DRV8811PWPR Даташит PDF

24 страницы, 1344 КБ

11/21/2013

просматривать

DRV8811PWPR Даташит PDF

23 страницы, 1129 КБ

02/08/2014

просматривать

DRV8811PWPR Даташит PDF

32 страницы, 1698 КБ

02/03/2015

просматривать

DRV8811PWPR Даташит PDF

22 страницы, 1077 КБ

03/28/2012

просматривать

DRV8811PWPR Даташит PDF

32 страницы, 1710 КБ

02/16/2015

просматривать

DRV8811PWPR Другие Даташит

8 страницы, 228 КБ

10/17/2017

просматривать
