DRV8811PWP Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

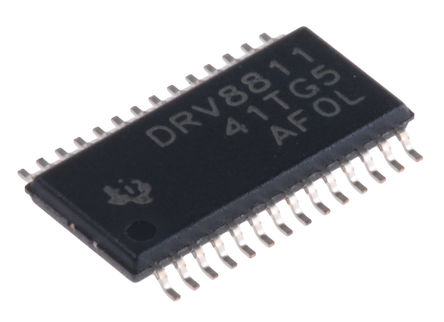

DRV8811PWP

Motor Driver/Controller, Stepper, 8V to 38V supply, 1Ω RDS, 24V/2.5A/2Outputs, HTSSOP-28

Наличие: 252 шт.

Адрес доставки: Москва

Цена: ₽ 336.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC13338678

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8811PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8811PWP
Производитель	TI
ЧипСити Номер продукта	CC13338678
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	24 V
Выходной Ток	2.5 A
Количество Стежков	28 Position
Рассеяние Мощности	2320 mW
Ток Покоя	8.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2320 mW
Напряжение питания	8V ~ 38V
Напряжение питания (Макс)	38 V
Напряжение питания (мин)	8 V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8811PWP описание продукта

The DRV8811PWP is a 1.9A Bipolar Stepper Motor Driver with on-chip 1/8 microstepping indexer (step/Dir Ctrl), provides an integrated stepper motor driver solution for printers, scanners and other automated equipment applications. The device has two H-bridge drivers, as well as microstepping indexer logic to control a stepper motor. The output driver block consists of N-channel power MOSFETs configured as full H-bridges to drive the motor windings. A simple STEP/DIR interface allows easy interfacing to controller circuits. Step mode pins allow for configuration of the motor in full-step, half-step, quarter-step or eighth-step modes. Decay mode and PWM off time are programmable. Internal shutdown functions are provided for over-current protection, short circuit protection, under-voltage lockout and over-temperature. Supports VM under-voltage lockout (UVLO), over-current protection (OCP), thermal shutdown (TSD) and fault condition indication pin (nFAULT) protection.
Pulse width modulation (PWM) micro stepping motor driver
Built-in micro stepping indexer
Up to 1/8 micro stepping
Step and direction control
Programmable mixed decay, blanking and off-time
Up to 1.9A current per winding
Low 1.0R (HS+LS) MOSFET RDS (ON) (25°C)
8 to 38V Operating supply voltage range
Pin to pin with DRV8818
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
