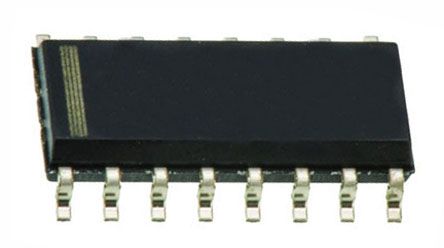

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74AVC4T245DR

TEXAS INSTRUMENTS SN74AVC4T245DR Bus Transceiver, AVC Family, 4Input, 50mA, 3.1ns, 1.2V to 3.6V, SOIC-16

Наличие: 2,443 шт.

Адрес доставки: Москва

Цена: ₽ 33.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8612850

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74AVC4T245DR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74AVC4T245DR
Производитель	TI
ЧипСити Номер продукта	CC8612850
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	1.20V ~ 3.60V
Выходной Ток	50 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	16 Position
Количество Битов	4 Bit
Время Задержки Распространения	2.90 ns
Узлы Напряжения	3.30 V, 2.50 V, 1.80 V, 1.50 V, 1.20 V
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	1.2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.2 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74AVC4T245DR описание продукта

The SN74AVC4T245DR is a 4-bit dual-supply Bus Transceiver with configurable voltage-level shifting and 3-state outputs. It uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 to 3.6V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.2 to 3.6V. It is optimized to operate with VCCA/VCCB set at 1.4 to 3.6V. It is operational with VCCA/VCCB as low as 1.2V. It is designed for asynchronous communication between two data buses. The logic levels of the direction-control input and the OE\ input activate either the B-port outputs or the A-port outputs or place both output ports into the high-impedance mode. The device transmits data from the A bus to the B bus when the B-port outputs are activated and from the B bus to the A bus when the A-port outputs are activated.
Fully configurable dual-rail design
Ioff Supports partial power-down-mode operation
Maximum data rates
Latch-up performance exceeds 100mA per JESD, 78 class II
Green product and no Sb/Br

Показывать

SN74AVC4T245DR Даташит PDF

36 страницы, 1518 КБ

09/04/2015
