PCA9548APWR Купить - TI Чип интерфейса

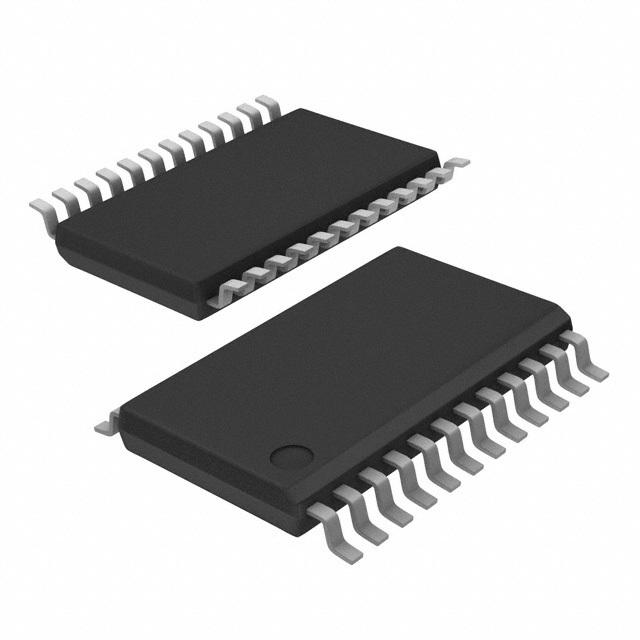

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9548APWR

I2C Multiplexer 1Element 8IN 24Pin TSSOP T/R

Наличие: 1,040 шт.

Адрес доставки:

Цена: ₽ 139.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1649230

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9548APWR характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9548APWR
Производитель	TI
ЧипСити Номер продукта	CC1649230
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	2.30V ~ 5.50V
Количество Выходных Интерфейсов	1 Output
Ток Питания	50.0 µA
Количество Стежков	24 Position
Количество Битов	8 Bit
Время Задержки Распространения	1.00 ns
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9548APWR описание продукта

The PCA9548APWR is a 8-channel I²C Switch with reset. The system master can reset the PCA9548A in the event of a timeout or other improper operation by asserting a low in the RESET input. Similarly, the power-on reset deselects all channels and initializes the I²C/SMBus state machine. Asserting RESET causes the same reset/initialization to occur without powering down the part. The pass gates of the switches are constructed so that the VCC pin can be used to limit the maximum high voltage, which is passed by the PCA9548A. This allows the use of different bus voltages on each pair, so that 1.8 or 2.5 or 3.3V parts can communicate with 5V parts, without any additional protection. External pull-up resistors pull the bus up to the desired voltage level for each channel. All I/O pins are 5V tolerant.
I²C and SMBus compatible
Channel selection via I²C bus
Power-up with all switch channels deselected
Low RON switches
No glitch on power up
Supports hot insertion
Low standby current
Latch-up performance exceeds 100mA per JESD 78
ESD protection exceeds JESD 22
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

PCA9548APWR Даташит PDF

34 страницы, 1228 КБ

09/04/2015

просматривать

PCA9548APWR Другие Даташит

8 страницы, 489 КБ

06/25/2014

просматривать

PCA9548APWR Файл уведомления

10 страницы, 513 КБ

06/25/2014

просматривать

PCA9548APWR Другие ссылки

1 страницы, 145 КБ

06/15/2011

просматривать
