PCA9306DCTR Купить - TI Преобразователь напряжения и электроуровня

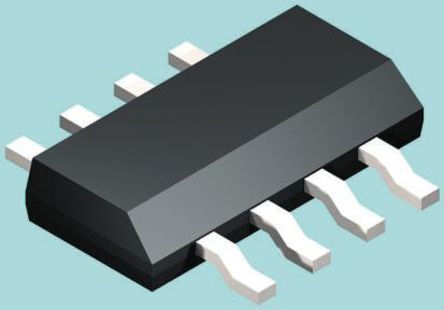

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9306DCTR

Voltage Level Translator, Bidirectional, 2Input, 64mA, 900 ps, 0 V to 5V, SSOP-8

Наличие: 17,993 шт.

Адрес доставки: Москва

Цена: ₽ 10.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC351559

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9306DCTR характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9306DCTR
Производитель	TI
ЧипСити Номер продукта	CC351559
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SSOP-8
Напряжение Питания (DC)	0.00V ~ 5.50V
Количество Выходных Интерфейсов	2 Output
Выходной Ток	64 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Количество Битов	2 Bit
Время Задержки Распространения	1.50 ns
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	0V ~ 5V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	0 V
Длина	2.95 mm
Ширина	2.8 mm
Высота	1.29 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/01/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

PCA9306DCTR описание продукта

The PCA9306DCTR is a dual bidirectional I²C and SMBus voltage-level Translator IC with an enable (EN) input, is operational from 1.2 to 3.3V VREF1 and 1.8 to 5.5V VREF2. It allows bidirectional voltage translations between 1.2 and 5V, without the use of a direction pin. The low ON-state resistance (RON) of the switch allows connections to be made with minimal propagation delay. When EN is high, the translator switch is ON and the SCL1 and SDA1 I/O are connected to the SCL2 and SDA2 I/O, respectively, allowing bidirectional data flow between ports. When EN is low, the translator switch is off and a high-impedance state exists between ports. In addition to voltage translation, the IC can be used to isolate a 400kHz bus from a 100kHz by controlling the EN pin.
2-bit Bidirectional Translator for SDA and SCL Lines in Mixed-mode
I²C Applications
I²C and SMBus Compatible
1.5ns Propagation delay to accommodate Standard-mode and Fast-mode I²C devices and Multiple Masters
Provides Bidirectional Voltage Translation with No Direction Pin
Low 3.5R ON-state Connection Between Input and Output Ports Provides Less Signal Distortion
Open-drain I²C I/O Ports (SCL1, SDA1, SCL2 and SDA2)
5V Tolerant I²C I/O Ports to Support Mixed-mode Signal Operation
High-impedance SCL1, SDA1, SCL2 and SDA2 Pins for EN = Low
Lock-up-free Operation for Isolation When EN = Low
Flow-through Pin-out for Ease of Printed Circuit Board Trace Routing
Latch-up Performance Exceeds 100mA Per JESD 78, Class II
Green Product, No Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

PCA9306DCTR Даташит PDF

27 страницы, 1170 КБ

08/20/2015
