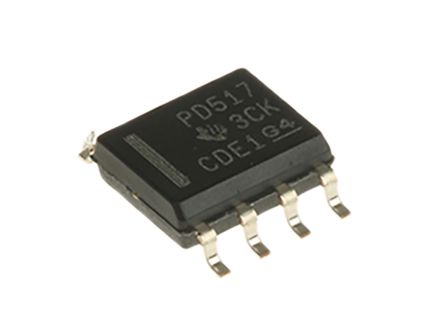

PCA9517D

TEXAS INSTRUMENTS PCA9517D Bus Repeater, Level Translating, 900mV to 5.5V, 2.7V to 5.5V, SOIC-8

Наличие: 42,252 шт.

Адрес доставки: Москва

Цена: ₽ 123.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7937123

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9517D характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9517D
Производитель	TI
ЧипСити Номер продукта	CC7937123
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	900mV ~ 5.50V
Количество Выходных Интерфейсов	2 Output
Ток Питания	1.5 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Входная Ёмкость	6 pF
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7.5.5 VDC
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	0.9 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9517D описание продукта

The PCA9517D is a level-translating I²C Bus Repeater provides bidirectional voltage-level translation (up-translation/down-translation) between low voltages and higher voltages in mixed-mode applications. This device enables I²C and similar bus systems to be extended, without degradation of performance even during level shifting. The PCA9517 buffers both the serial data (SDA) and the serial clock (SCL) signals on the I²C bus, thus allowing two buses of 400pF bus capacitance to be connected in an I²C application. This device can also be used to isolate two halves of a bus for voltage and capacitance. The PCA9517 does not support clock stretching and arbitration across the repeater. The PCA9517 has an active-high enable (EN) input with an internal pull up to VCCB, which allows the user to select when the repeater is active. This can be used to isolate a badly behaved slave on power-up reset.
Active-high repeater-enable input
Open-drain I²C I/O
Lockup-free operation
Powered-off high-impedance I²C pins
Latch-up performance exceeds 100mA per JESD 78
ESD protection exceeds JESD 22
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
