SMF58A Купить - Littelfuse Телевизионные диоды

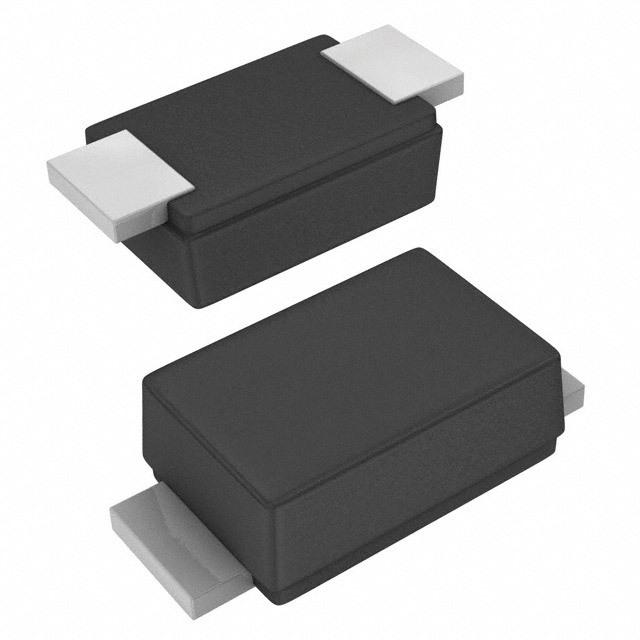

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SMF58A

Littelfuse

LITTELFUSE SMF58A TVS Diode, SMF Series, Unidirectional, 58V, 93.6V, SOD-123FL, 2Pins New

Наличие: 12,714 шт.

Адрес доставки: Москва

Цена: ₽ 15.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Littelfuse

ЧипСити Номер продукта:

CC83320493

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SMF58A характеристики

Атрибут	Значение атрибута
Номенклатура	SMF58A
Производитель	Littelfuse
ЧипСити Номер продукта	CC83320493
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-123FL
Количество Стежков	2 Position
Зажимное напряжение	93.6 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	71.2 V
Пиковая импульсная мощность	200 W
Минимальное напряжение пробоя	64.4 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 150℃
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

SMF58A описание продукта

The SMF58A from Littelfuse is a SMF series 200W unidirectional transient voltage suppression diode in SOD-123FL package. The SMF series is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. SMF package is 50% smaller in footprint when compare to SMA package and delivering one of the low height profiles (1.1mm) in the industry. SMF devices are ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuit.
Reverse stand off voltage VR is 58V
Breakdown voltage VBR is 64.4V minimum and 71.2V maximum at 1mA
Maximum reverse leakage is 1µA
Maximum clamping voltage VC is 93.6V
Maximum peak pulse current is 2.1A
Operating temperature range from -65°C to +175°C, IEC-61000-4-2 ESD 30KV (air), 30KV (contact)
ESD protection of data lines with IEC 61000-4-2 and EFT protection with IEC 61000-4-4 standard
Low inductance, excellent clamping capability
Typical failure mode is short from over specified voltage or current
Built-in strain relief
