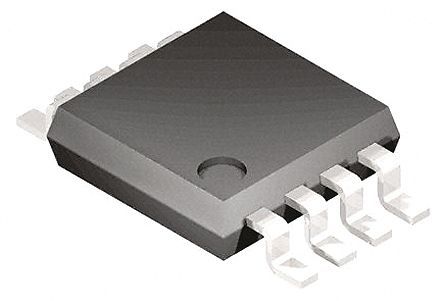

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC4427AEUA

Microchip

TC4427AEUA, Dual MOSFET Power Driver 1.5A, 4.5 to 18V, Non-Inverting, 8Pin MSOP

Наличие: 1,716 шт.

Адрес доставки: Москва

Цена: ₽ 294.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC19054929

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4427AEUA характеристики

Атрибут	Значение атрибута
Номенклатура	TC4427AEUA
Производитель	Microchip
ЧипСити Номер продукта	CC19054929
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	25 ns
Количество Выходных Интерфейсов	2 Output
Ток Питания	4.50 mA
Количество Стежков	8 Position
Рассеяние Мощности	340 mW
Время падения (Макс)	35 ns
Время падения (Макс)	35 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	340 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4427AEUA описание продукта

General Description:
The TC4426A/TC4427A/TC4428A are improved versions of the earlier TC4426/TC4427/TC4428 family of MOSFET drivers. In addition to matched rise and fall times, the TC4426A/TC4427A/TC4428A devices have matched leading and falling edge propagation delay
times.
Features:
• High Peak Output Current – 1.5A
• Wide Input Supply Voltage Operating Range:
\- 4.5V to 18V
• High Capacitive Load Drive Capability – 1000 pF in 25 ns (typ.)
• Short Delay Times – 30 ns (typ.)
• Matched Rise, Fall and Delay Times
• Low Supply Current:
\- With Logic ‘1’ Input – 1 mA (typ.)
\- With Logic ‘0’ Input – 100 μA (typ.)
• Low Output Impedance – 7Ω (typ.)
• Latch-Up Protected: Will Withstand 0.5A Reverse Current
• Input Will Withstand Negative Inputs Up to 5V
• ESD Protected – 4 kV
• Pin-compatible with TC426/TC427/TC428 and TC4426/TC4427/TC4428
• Space-saving 8-Pin MSOP and 8-Pin 6x5 DFN Packages
