AM26LS32ACN Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

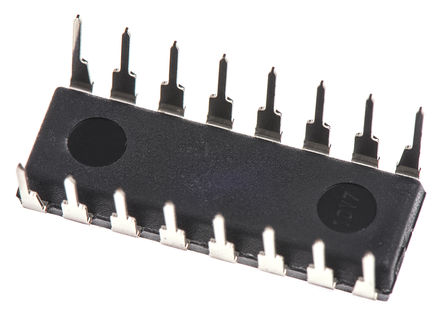

AM26LS32ACN

Line receiver; RS422,RS485; No.of rec:4; 4.5÷5.5VDC; DIP16

Наличие: 235 шт.

Адрес доставки: Москва

Цена: ₽ 70.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1062050

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AM26LS32ACN характеристики

Атрибут	Значение атрибута
Номенклатура	AM26LS32ACN
Производитель	TI
ЧипСити Номер продукта	CC1062050
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	5.00 V
Номинальный Ток	8.00 A
Ток Питания	70 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	10.0 Mbps
Выходной ток (Макс)	8 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AM26LS32ACN описание продукта

The AM26LS32ACN is a quadruple differential Line Receiver for balanced or unbalanced digital data transmission. The enable function is common to all four receivers and offers a choice of active-high or active-low input. The 3-state outputs permit connection directly to a bus-organized system. Fail-safe design specifies that if the inputs are open, the outputs always are high. The AM26LS32 is incorporates an additional stage of amplification to improve sensitivity. The input impedance has been increased, resulting in less loading of the bus line. The additional stage has increased propagation delay, however, this does not affect interchangeability in most applications.
Meets/exceeds requirements of ANSI TIA/EIA-422-B, TIA/EIA-423-B & ITU recommendation V.10/V.11
50mV Typical input hysteresis
Low-power Schottky circuitry
3 State outputs
Complementary output-enable inputs
12kR Minimum input impedance

Показывать

AM26LS32ACN Даташит PDF

27 страницы, 1357 КБ

09/04/2015
