ADUM4151BRIZ Купить - ADI Изолятор интерфейса

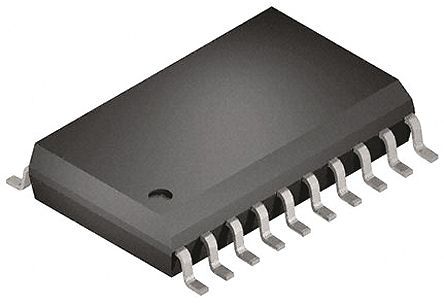

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM4151BRIZ

ADI

ANALOG DEVICES ADUM4151BRIZ Digital Isolator, 7Channel, 14ns, 3V, 5.5V, WSOIC, 20Pins

Наличие: 1,068 шт.

Адрес доставки: Москва

Цена: ₽ 1,523.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1593439

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM4151BRIZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM4151BRIZ
Производитель	ADI
ЧипСити Номер продукта	CC1593439
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	2.5 ns
Количество Каналов	7 Channel
Количество Стежков	20 Position
Рассеяние Мощности	2.4 W
Время Нарастания	2.5 ns
Напряжение Изоляции	5000 Vrms
Входной ток (мин)	18 mA
Максимальное прямое напряжение (Макс)	5.5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2400 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	15.4 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM4151BRIZ описание продукта

Product Details
The ADuM4151/ADuM4152/ADuM4153 are 7-channel, SPIsolator™ digital isolators optimized for isolated serial peripheral interfaces (SPIs).(3.75kV rms model available) Based on the Analog Devices, Inc., iCoupler® chip scale transformer technology, the low propagation delay in the CLK, MO/SI, MI/SO, and SS SPI bus signals supports SPI clock rates of up to 17 MHz. These channels operate with 14 ns propagation delay and 1 ns jitter to optimize timing for SPI.
The ADuM4151/ADuM4152/ADuM4153 isolators also provide three additional independent low data rate isolation channels in three different channel direction combinations. Data in the slow channels is sampled and serialized for a 250 kbps data rate with up to 2.5 μs of jitter in the low speed channels.
Applications
Industrial programmable logic controllers (PLCs)
Sensor isolation
### Features and Benefits
Supports up to 17 MHz SPI clock speed
4 high speed, low propagation delay, SPI signal isolation channels
Three 250 kbps data channels
20-lead SOIC_IC package with 8.3 mm creepage
High temperature operation: 125°C
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition per UL 1577
5000 V rms for 1 minute SOIC long package
CSA Component Acceptance Notice 5A
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
Maximum working insulation voltage (VIORM): 849 V peak

Показывать

ADUM4151BRIZ Даташит PDF

22 страницы, 440 КБ

03/20/2015

просматривать

ADUM4151BRIZ Даташит PDF

3 страницы, 50 КБ

02/27/2015

просматривать

ADUM4151BRIZ Даташит PDF

22 страницы, 500 КБ

10/06/2014

просматривать

ADUM4151BRIZ Даташит PDF

23 страницы, 424 КБ

03/06/2016

просматривать

ADUM4151BRIZ Даташит PDF

22 страницы, 493 КБ

10/06/2014

просматривать

ADUM4151BRIZ Другие Даташит

5 страницы, 65 КБ

07/28/2017

просматривать

ADUM4151BRIZ Другие Даташит

5 страницы, 90 КБ

12/15/2015

просматривать

ADUM4151BRIZ Другие Даташит

5 страницы, 84 КБ

09/23/2015

просматривать

ADUM4151BRIZ Файл уведомления

3 страницы, 49 КБ

просматривать
