ULN2003A Купить - ST Microelectronics Двухполюсный плоскостной транзистор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

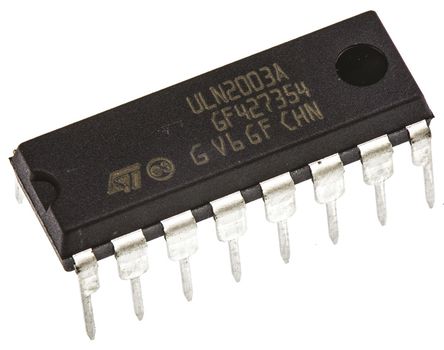

ULN2003A

ST Microelectronics

Bipolar Transistor Array, Darlington, NPN, 50V, 2.25W, 500mA, 1000 hFE, DIP

Наличие: 290 шт.

Адрес доставки: Москва

Цена: ₽ 48.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC42490

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2003A характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2003A
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC42490
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	500 mA
Количество Выходных Интерфейсов	7 Output
Выходное Напряжение	≤50.0 V
Количество Каналов	7 Channel
Количество Стежков	16 Position
Полярность	NPN
Рассеяние Мощности	2.25 W
Входная Ёмкость	15.0 pF
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
hFE Min	1000 @350mA, 2V
Выходной ток (Макс)	500 mA
Усиление постоянного тока (hFE)	1000
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	20 mm
Ширина	7.1 mm
Высота	5.1 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULN2003A описание продукта

The ULN2003A from STMicroelectronics is a high voltage, high current seven darlington transistor array. Array contains seven open collector and darlington pairs with common emitters. Each channel rated at 500mA and can withstand peak currents of 600mA. Suppression diodes are included for inductive load driving and inputs are pinned opposite to outputs to simplify board layout. ULN2003 interface to logic families such as 5V TTL, CMOS. Devices are useful for driving a wide range of loads including solenoids, relays DC motors, LED displays filament lamps, thermal printheads and high power buffers.
Available in standard DIP and SOIC case styles
Outputs can be paralleled for higher current
Output voltage of 50V
Input voltage of 30V
Continuous collector current (Ic) of 500mA
Operating ambient temperature range from -40°C to 85°C
