ULN2003AD Купить - TI Двухполюсный плоскостной транзистор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

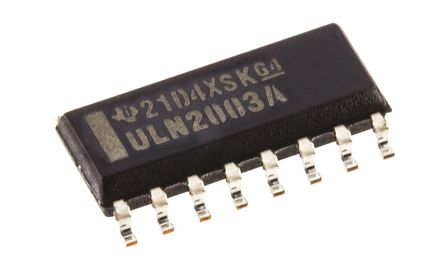

ULN2003AD

SOIC NPN 50V 0.5A

Наличие: 4,423 шт.

Адрес доставки: Москва

Цена: ₽ 69.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC964140

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 22.04.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2003AD характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2003AD
Производитель	TI
ЧипСити Номер продукта	CC964140
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	500 mA
Количество Выходных Интерфейсов	7 Output
Выходной Ток	500 mA
Количество Стежков	16 Position
Полярность	NPN
Рассеяние Мощности	25 W
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Драйверы/пакет	7
Непрерывный ток коллектора	0.5A
Выходной ток (Макс)	500 mA
Усиление постоянного тока (hFE)	600
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-20℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULN2003AD описание продукта

The ULN2003AD series from Texas Instruments is surface mount, high voltage and high current darlington transistor array in SOIC package. Each containing seven NPN darlington pairs that feature high voltage common emitter and open collector outputs with common cathode clamp diodes for switching inductive loads. The collector current rating of a single darlington pair is 500mA and darlington pairs can be paralleled for higher current capability. The ULN2003A has a 2.7Kohm series base resistor for each darlington pair to operate directly with TTL or 5V CMOS devices. Typical applications include relay drivers, hammer drivers, lamp drivers, display drivers (LED and gas discharge), line drivers and logic buffers.
High voltage outputs of 50V
Inputs compatible with various types of logic
On state input voltage of 3V at 300mA collector current
Collector to emitter saturation voltage of 1.2V at 350mA collector current
Operating temperature range -20°C to 70°C
Collector current (Ic) of 500mA (single output)

Показывать

ULN2003AD Даташит PDF

35 страницы, 1331 КБ

09/03/2016
