FODM8071 Купить - Fairchild Оптопара/ оптоизолятор

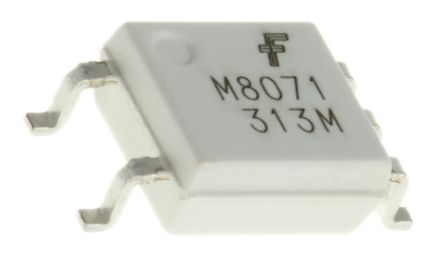

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FODM8071

Fairchild

FAIRCHILD SEMICONDUCTOR FODM8071 Optocoupler, Digital Output, 1Channel, 3.75kV, 20Mbps, SOP, 5Pins

Наличие: 984 шт.

Адрес доставки: Москва

Цена: ₽ 96.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC14015284

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FODM8071 характеристики

Атрибут	Значение атрибута
Номенклатура	FODM8071
Производитель	Fairchild
ЧипСити Номер продукта	CC14015284
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	5-Mini-Flat
Время Нарастания/Спада	5.8ns, 5.3ns
Выходное Напряжение	5.00 V
Выходной Ток	0.01 A
Количество Каналов	1 Channel
Количество Стежков	5 Position
Напряжение в Прямом Направлении	1.35 V
Входной Ток	16 mA
Рассеяние Мощности	40 mW
Скорость Передачи Данных	20.0 Mbps
Время Нарастания	5.8 ns
Напряжение Изоляции	3750 Vrms
Прямой ток	20 mA
Входной ток (мин)	20 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.8 V
Прямой ток (макс)	20 mA
Время падения	5.3 ns
Рабочая температура (Макс)	110 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	70 mW
Напряжение питания	3V ~ 5.5V
Рабочая Температура	-40℃ ~ 110℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FODM8071 описание продукта

The FODM8071 is a 3.3V/5V 20Mbps high-speed Logic Gate Output Optocoupler, which supports isolated communications allowing digital signals to communicate between systems without conducting ground loops or hazardous voltages. It utilizes Fairchild"s proprietary coplanar packaging technology, Optoplanar® and optimized IC design to achieve high noise immunity, characterized by high common mode rejection specifications. This high-speed logic gate output optocoupler consists of a high-speed AlGaAs LED at the input coupled to a CMOS detector IC at the output. The detector IC comprises an integrated photodiode, a high-speed transimpedance amplifier and a voltage comparator with an output driver. The CMOS technology coupled with a high efficiency LED achieves low power consumption as well as very high-speed (60ns propagation delay, 20ns pulse width distortion).
High noise immunity characterized by common mode transient immunity (CMTi)
20kV/µs Minimum CMTi
55ns Maximum date rate (NRZ)
20ns Maximum propagation delay
30ns Maximum pulse width distortion
Propagation delay skew
3.3V LVTTL/LVCMOS compatibility
