FODM8801BR2 Купить - Fairchild Оптопара/ оптоизолятор

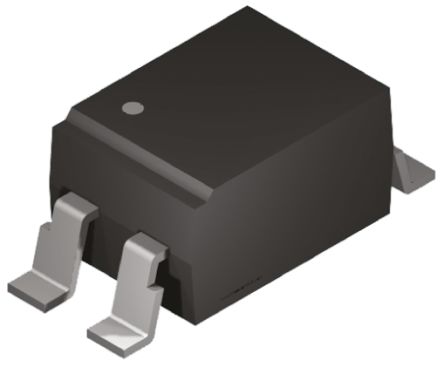

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FODM8801BR2

Fairchild

FAIRCHILD SEMICONDUCTOR FODM8801BR2 Optocoupler, Transistor Output, 1Channel, SSOP, 4Pins, 20mA, 3.75kV, 130%

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 60.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC88813233

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FODM8801BR2 характеристики

Атрибут	Значение атрибута
Номенклатура	FODM8801BR2
Производитель	Fairchild
ЧипСити Номер продукта	CC88813233
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	4-Mini-Flat
Время Нарастания/Спада	5µs, 5.5µs
Выходное Напряжение	75 V
Количество Каналов	1 Channel
Количество Стежков	4 Position
Напряжение в Прямом Направлении	1.35 V
Входной Ток	10.0 mA
Рассеяние Мощности	0.15 W
Время Нарастания	5 µs
Напряжение Изоляции	3750 Vrms
Прямой ток	20 mA
Выходное напряжение (Макс)	75 V
Максимальное прямое напряжение (Макс)	1.8 V
Прямой ток (макс)	20 mA
Время падения	5.5 µs
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	150 mW
Высота	2.11 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FODM8801BR2 описание продукта

The FODM8801BR2 is a high-temperature Phototransistor Optocoupler utilizing Fairchild"s leading-edge, proprietary process technology to achieve high operating temperature characteristics, up to 125°C. The OptoHiT™ series optocoupler consists of an aluminium gallium arsenide (AlGaAs) infrared light emitting diode (LED) optically coupled to a phototransistor. It delivers high current transfer ratio at very low input current. The input-output isolation voltage (VISO) is rated at 3750VACRMS. It is suitable for ground-loop isolation, signal-noise isolation and DC-DC converter.
Utilizing proprietary process technology to achieve high operating temperature up to 125°C
Excellent CTR linearity at high temperature
High isolation voltage
Applicable to infrared ray reflow, 245°C
>5mm Creepage and clearance distance
565V Maximum working insulation voltage
6000V High allowable overvoltage

Показывать

FODM8801BR2 Даташит PDF

14 страницы, 3183 КБ
