ADM2582EBRWZ Купить - ADI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

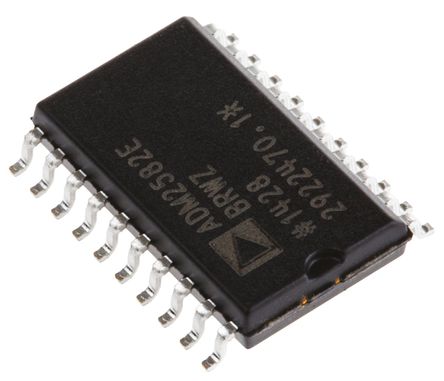

ADM2582EBRWZ

ADI

2.5kV Signal and Power Isolated, ±15kV ESD Protected, Full/Half Duplex RS-485 Transceiver (16Mbps)

Наличие: 2,071 шт.

Адрес доставки: Москва

Цена: ₽ 903.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC305926

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 27.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM2582EBRWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM2582EBRWZ
Производитель	ADI
ЧипСити Номер продукта	CC305926
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	15ns (Max)
Ток Питания	230 mA
Количество Каналов	3 Channel
Количество Стежков	20 Position
Напряжение Изоляции	2500 Vrms
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM2582EBRWZ описание продукта

The ADM2582EBRWZ is a Signal and Power Isolated RS-485 Transceiver with ±15kV ESD protection and are suitable for high speed communication on multipoint transmission lines. The device includes an integrated isolated DC-to-DC power supply, which eliminates the need for an external DC-to-DC isolation block. The transceiver employs the iCoupler® technology to combine a 3-channel isolator, a three-state differential line driver, a differential input receiver and isoPower DC-to-DC converter. The ADM2582E driver has an active high enable. An active low receiver enable is also provided, which causes the receiver output to enter a high impedance state when disabled. The device has current-limiting and thermal shutdown features to protect against output short circuits and situations where bus contention causes excessive power dissipation. It contains isoPower technology that uses high frequency switching elements to transfer power through the transformer.
Isolated RS-485/RS-422 transceiver, configurable as half or full duplex
isoPower® integrated isolated DC-to-DC converter
±15kV ESD protection on RS-485 input/output pins
Complies with ANSI/TIA/EIA-485-A-98 and ISO 8482:1987 (E)
16Mbps Data rate
Connect up to 256 nodes on one bus
Open- and short-circuit, fail-safe receiver inputs
High common-mode transient immunity (>25kV/µs)
Thermal shutdown protection
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADM2582EBRWZ Даташит PDF

20 страницы, 590 КБ

10/21/2014
