FQP55N10 Купить - Fairchild Труба MOS

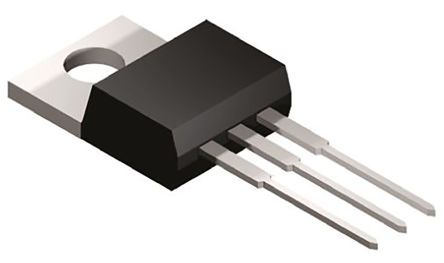

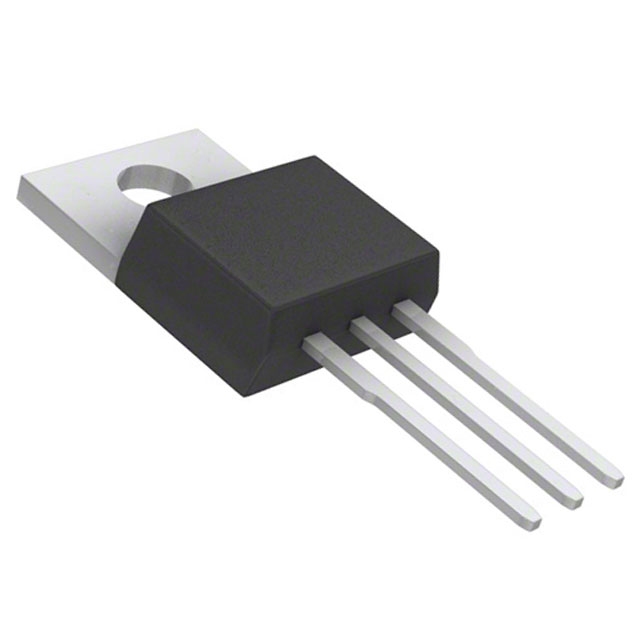

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FQP55N10

Fairchild

FQP55N10 Series 100V 0.026Ω Through Hole N-Channel Mosfet - TO-220

Наличие: 4,148 шт.

Адрес доставки: Москва

Цена: ₽ 39.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC93206721

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FQP55N10 характеристики

Атрибут	Значение атрибута
Номенклатура	FQP55N10
Производитель	Fairchild
ЧипСити Номер продукта	CC93206721
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	100 V
Номинальный Ток	55.0 A
Сопротивление Сток-исток (Открытого Канала)	26.0 mΩ
Полярность	N-Channel
Рассеяние Мощности	155 W
Напряжение Сток-исток (Vds)	100 V
Пробивное Напряжение (Стока-исток)	100 V
Пробивное Напряжение (Затвор-Исток)	±25.0 V
Непрерывный Ток Стока (Ids)	55.0 A
Время Нарастания	250 ns
Входная емкость (Ciss)	2730pF @25V(Vds)
Максимальная входная мощность	155 W
Время падения	140 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	155 W
Длина	10.1 mm
Ширина	4.7 mm
Высота	9.4 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FQP55N10 описание продукта

General Description
These N-Channel enhancement mode power field effect transistors are produced using Fairchild’s proprietary, planar stripe, DMOS technology. This advanced technology has been especially tailored to minimize on-state resistance, provide superior switching performance, and withstand high energy pulse in the avalanche and commutation mode. These devices are well suited for low voltage applications such as audio amplifier, high efficiency switching DC/DC converters, and DC motor control
Features
• 55A, 100V, RDS(on) = 0.026Ω @VGS = 10 V
• Low gate charge ( typical 75 nC)
• Low Crss ( typical 130 pF)
• Fast switching
• 100% avalanche tested
• Improved dv/dt capability
• 175°C maximum junction temperature rating
