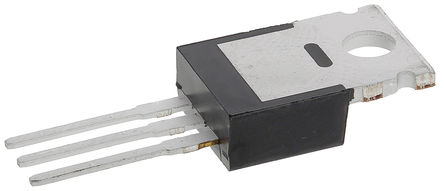

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IRLB3034PBF

Infineon

TO-220AB N-CH 40V 343A

Наличие: 21,749 шт.

Адрес доставки: Москва

Цена: ₽ 100.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC1366353

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IRLB3034PBF характеристики

Атрибут	Значение атрибута
Номенклатура	IRLB3034PBF
Производитель	Infineon
ЧипСити Номер продукта	CC1366353
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальная Мощность	375 W
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.0014 Ω
Полярность	N-CH
Рассеяние Мощности	375 W
Пороговое Напряжение	2.5 V
Входная Ёмкость	10315pF @25V
Напряжение Сток-исток (Vds)	40 V
Пробивное Напряжение (Стока-исток)	40 V
Непрерывный Ток Стока (Ids)	343A
Время Нарастания	827 ns
Входная емкость (Ciss)	10315pF @25V(Vds)
Максимальная входная мощность	375 W
Время падения	355 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	375W (Tc)
Длина	10 mm
Ширина	4.4 mm
Высота	15.65 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

IRLB3034PBF описание продукта

The IRLB3034PBF from International Rectifier is 40V single N channel HEXFET power MOSFET in TO-220AB package. This MOSFET features improved gate, avalanche and dynamic dV/dt ruggedness, fast switching. Applicable at high efficiency synchronous rectification in SMPS, uninterruptible power supply, high speed power switching, DC motor drive, hard switched and high frequency circuits.
Enhanced body diode dV/dt and dI/dt capability
Fully characterized capacitance and avalanche SOA
Very low Rds(on) at 4.5V Vgs
Superior RxQ at 4.5V VGS
Optimized for logic level drive
Drain to source voltage (Vds) of 40V
Gate to source voltage of ±20V
On resistance Rds(on) of 1.4mohm at Vgs 10V
Power dissipation Pd of 375W at 25°C
Operating junction temperature range from -55°C to 175°C

Показывать

IRLB3034PBF Даташит PDF

8 страницы, 292 КБ

01/14/2009
