FOD817CSD Купить - ON Semiconductor Оптопара/ оптоизолятор

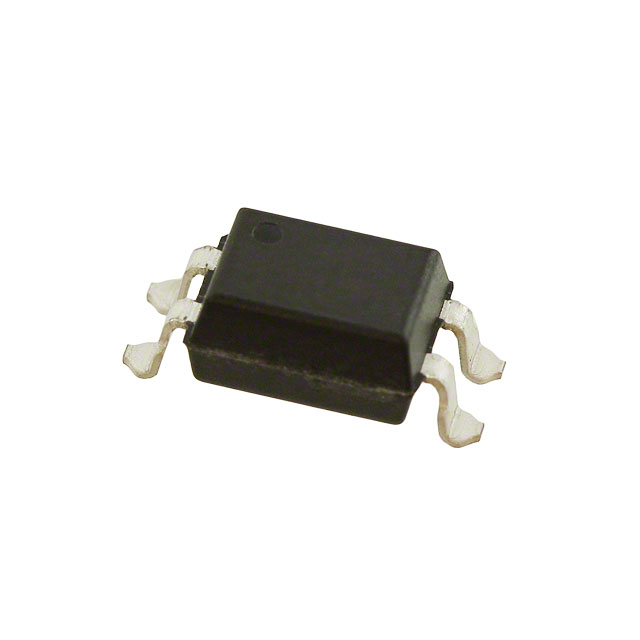

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FOD817CSD

ON Semiconductor

Optocoupler DC-IN 1CH Transistor DC-OUT 4Pin PDIP SMD Black T/R

Наличие: 21,436 шт.

Адрес доставки: Москва

Цена: ₽ 9.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1631365

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FOD817CSD характеристики

Атрибут	Значение атрибута
Номенклатура	FOD817CSD
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1631365
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	DIP-4
Время Нарастания/Спада	4µs, 3µs
Количество Каналов	1 Channel
Количество Стежков	4 Position
Напряжение в Прямом Направлении	1.2 V
Рассеяние Мощности	200 mW
Время Нарастания	4 µs
Напряжение Изоляции	5000 Vrms
Прямой ток	50 mA
Выходное напряжение (Макс)	70 V
Входной ток (мин)	50 mA
Максимальное прямое напряжение (Макс)	1.4 V
Прямой ток (макс)	50 mA
Время падения	3 µs
Время падения (Макс)	18 µs
Время падения (Макс)	18 µs
Рабочая температура (Макс)	110 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Рабочая Температура	-55℃ ~ 110℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FOD817CSD описание продукта

The FOD814 consists of two gallium arsenide infrared emitting diodes, connected in inverse parallel, driving a silicon phototransistor output in a 4-pin dual in-line package. The FOD817 Series consists of a gallium arsenide infrared emitting diode driving a silicon phototransistor in a 4-pin dual in-line package.
Features
---
|
AC Input Response (FOD814)
Current Transfer Ratio in Selected Groups:
FOD814: 20-300%
FOD814A: 50-150%
FOD817: 50-600%
FOD817A: 80-160%
FOD817B: 130-260%
FOD817C: 200-400%
FOD817D: 300-600%
Minimum BVCEO of 70 V Guaranteed
Safety and Regulatory Approvals
UL1577, 5,000 VACRMS for 1 Minute
DIN EN/IEC60747-5-5

Показывать

FOD817CSD Даташит PDF

12 страницы, 718 КБ

03/27/2002
