UC2526ADW Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

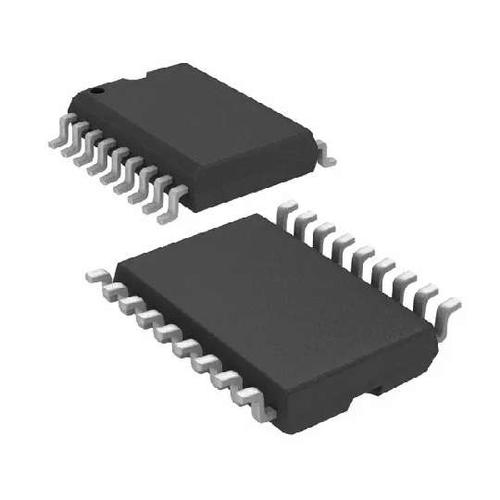

UC2526ADW

Voltage Mode PWM Controller 100mA 550kHz 18Pin SOIC Tube

Наличие: 975 шт.

Адрес доставки: Москва

Цена: ₽ 542.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC38915361

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC2526ADW характеристики

Атрибут	Значение атрибута
Номенклатура	UC2526ADW
Производитель	TI
ЧипСити Номер продукта	CC38915361
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	18 Pin
Корпус/Пакет	SOIC-18
Частота	600 kHz
Напряжение Питания (DC)	7.00V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	35.0 V
Выходное Напряжение	5.05 V
Выходной Ток	100 mA
Количество Стежков	18 Position
Рассеяние Мощности	1000 mW
Ток Покоя	14.0 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	300 ns
Частота Переключения	1Hz ~ 600kHz
Топология	Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	49 %
Максимальный рабочий цикл	49 %
Время падения	100 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	7V ~ 35V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	7 V
Входное напряжение	35 V
Высота	2.35 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC2526ADW описание продукта

The UC2526ADW is an improved-performance Pulse Width Modulation (PWM) intended has been enhanced by several significant improvements including: a more accurate oscillator with less minimum dead time, reduced circuit delays (particularly in current limiting) and an improved output stage with negligible cross-conduction current. Additional improvements include the incorporation of a precision, band-gap reference generator, reduced overall supply current and the addition of thermal shutdown protection. Along with these improvements, it retains the protective features of under-voltage lockout, soft-start, digital current limiting, double pulse suppression logic and adjustable dead time. For ease of interfacing, all digital control ports are TTL compatible with active low logic.
Reduced Supply Current
Precision band-gap reference
Dual 200mA source/sink outputs
Minimum output cross-conduction
Double-pulse suppression logic
Under-voltage lockout
Programmable soft-start
Thermal shutdown
TTL/CMOS Compatible logic ports
Green product and no Sb/Br

Показывать

UC2526ADW Даташит PDF

12 страницы, 602 КБ

12/18/2015

просматривать

UC2526ADW Даташит PDF

13 страницы, 767 КБ

03/15/2008

просматривать

UC2526ADW Даташит PDF

11 страницы, 591 КБ

просматривать

UC2526ADW Даташит PDF

12 страницы, 602 КБ

10/28/2016

просматривать

UC2526ADW Даташит PDF

12 страницы, 602 КБ

07/12/2015

просматривать

UC2526ADW Другие Даташит

4 страницы, 211 КБ

02/02/2015

просматривать
