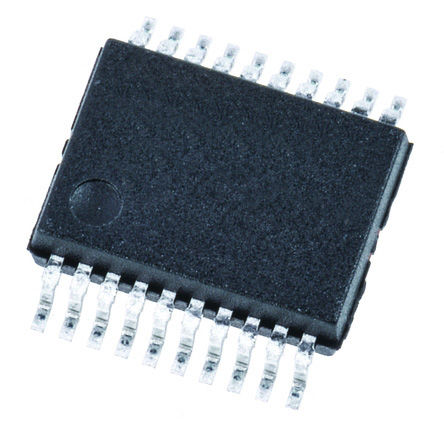

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC245ADBR

TEXAS INSTRUMENTS SN74LVC245ADBR Transceiver, 74LVC245, 1.65V to 3.6V, SSOP-20

Наличие: 28,221 шт.

Адрес доставки: Москва

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1990400

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC245ADBR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC245ADBR
Производитель	TI
ЧипСити Номер продукта	CC1990400
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SSOP-20
Напряжение Питания (DC)	2.00V ~ 3.60V
Количество Выходных Интерфейсов	8 Output
Количество Цепей	8 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Время Задержки Распространения	6.50 ns
Узлы Напряжения	3.30 V, 2.70 V, 2.50 V, 1.80 V
Привод Выходного Тока	-1.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Длина	7.2 mm
Ширина	5.3 mm
Высота	1.95 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC245ADBR описание продукта

The SN74LVC245ADBR is an octal Bus Transceiver with 3-state outputs and designed for 1.65 to 3.6V VCC operation. This device is designed for asynchronous communication between data buses. This device transmits data from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control input. The output-enable input can be used to disable the device so the buses effectively are isolated. To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pull-up resistor, the minimum value of the resistor is determined by the current-sinking capability of the driver. Inputs can be driven from either 3.3/5V devices. This feature allows the use of this device as a translator in a mixed 3.3/5V system environment. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
IOFF Supports live insertion, partial-power-down mode and back-drive protection
Allows down voltage translation
Supports mixed-mode signal operation on all ports
Inputs accept voltages to 5.5V
Latch-up performance exceeds 250mA per JESD 17
6.3ns at 3.3V Propagation delay (tpd)
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C VOHV (output VOH undershoot)
Green product and no Sb/Br

Показывать

SN74LVC245ADBR Даташит PDF

30 страницы, 1352 КБ

09/04/2015
