MC7805BDTRKG Купить - ON Semiconductor Чип стабилизации напряжения

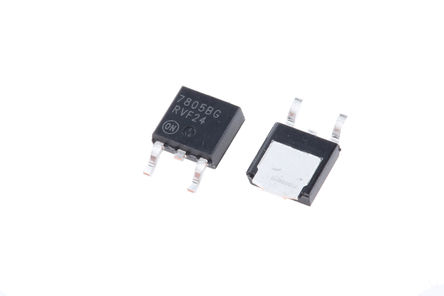

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC7805BDTRKG

ON Semiconductor

Linear Voltage Regulator, Positive, 5V, 1A Vout: 5V; TJ = -40℃ to +125℃, DPAK (SINGLE GAUGE) TO-252, 2500-REEL

Наличие: 3,137 шт.

Адрес доставки: Москва

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC35455

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC7805BDTRKG характеристики

Атрибут	Значение атрибута
Номенклатура	MC7805BDTRKG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC35455
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Рабочее Напряжение	8V ~ 20V
Номинальный Ток	2.2 A
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	5 V
Выходной Ток	1 A
Ток Питания	8 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	8 mA
Напряжение Отпадания	2V @1A
Максимальное входное напряжение	35 V
Входное напряжение (мин)	10 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	2.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	4 %
Напряжение питания (Макс)	35 VDC
Напряжение питания (мин)	7 VDC
Входное напряжение	35 V
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC7805BDTRKG описание продукта

The MC7805BDTRKG is a fixed output positive linear voltage regulator in 3 pin TO-252 package. This monolithic integrated circuit is designed as fixed voltage regulator for a wide variety of applications including local and oncard regulation. This regulator employs internal current limiting, thermal shutdown and safe area compensation.
Fixed output voltage of 5V
1A output current
Dropout voltage of 2V at 1A output current
Maximum input voltage of 35V
No external components required
Output voltage offered in 1.5%, 2% and 4% tolerance
Operating temperature range from -40°C to 125°C

Показывать

MC7805BDTRKG Даташит PDF

31 страницы, 213 КБ

11/14/2014
