LQW15AN7N5G00D Купить - muRata Индуктивность

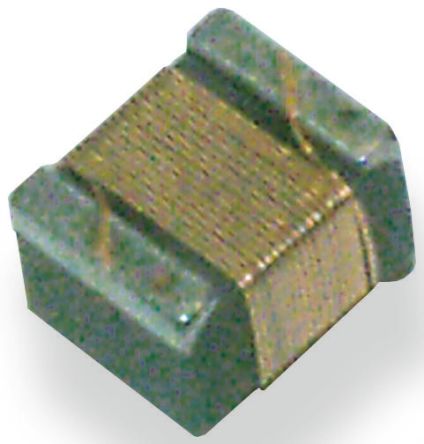

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LQW15AN7N5G00D

MuRata

0402 7.5nH ±2%

Наличие: 460,814 шт.

Адрес доставки: Москва

Цена: ₽ 4.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

MuRata

ЧипСити Номер продукта:

CC2826230

Категория продукта:

Индуктивность

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LQW15AN7N5G00D характеристики

Атрибут	Значение атрибута
Номенклатура	LQW15AN7N5G00D
Производитель	MuRata
ЧипСити Номер продукта	CC2826230
Категория продукта	Индуктивность
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет (СИ)	1005
Корпус/Пакет	0402
Номинальный Ток	570 mA
Допустимое Отклонение Ёмкости	±2 %
Индуктивность	7.5 nH
Частотой Собственного Резонанса	6 GHz
Серия Деталей	LQW
Сопротивление	130 mΩ
Резонансная Частота	6.00 GHz
Допустимое Отклонение Индуктивности	±2 %
Частота испытаний	100 MHz
Сопротивление постоянному току (DCR)	≤130 mΩ
Текущий рейтинг (DC)	570 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Сопротивление (DC Макс)	0.13 Ω
Длина	1 mm
Ширина	0.6 mm
Высота	0.5 mm
Вес	0.0008 g
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
Минимальное количество упаковки	10000
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LQW15AN7N5G00D описание продукта

The LQW series from Murata are wire wound inductors used for general purpose applications. These inductors with high Q values are mainly used in matching circuits of RF units for excellent attenuation characteristics in band pass filters. They are also used in the matching applications of antennas for maintaining transmission and reception sensitivity. Innovative coil and case structures provide low Rdc characteristics.
Inductance value ranges from 1.1nH to 4.7µH
EIA 0201, 03015, 0402, 0603, 0805, 1008, 1206 case sizes available
±0.5nH, ±5%, ±10%, ±20%, ±30%tolerance
Operating temperature range -55°C to +125°C
Low DC resistance
Extremely high Q (Quality factor) value
Large currents can be supported
