AD204KN Купить - ADI Буферный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

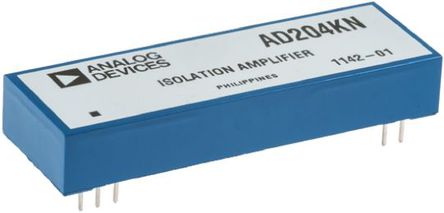

AD204KN

ADI

IC OPAMP ISOLATION 5kHz DIP

Наличие: 950 шт.

Адрес доставки: Москва

Цена: ₽ 11,918.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC731044

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD204KN характеристики

Атрибут	Значение атрибута
Номенклатура	AD204KN
Производитель	ADI
ЧипСити Номер продукта	CC731044
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	10 Pin
Корпус/Пакет	DIP-10
Количество Цепей	4 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	130 dB
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	5 kHz
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	130 dB
Длина	53.3 mm
Ширина	17.8 mm
Высота	8.52 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

AD204KN описание продукта

Product Details
The AD204 is a general purpose, two-port, transformer-coupled isolation amplifier that may be used in a broad range of applications where input signals must be measured, processed and/or transmitted without a galvanic connection. This industry standard isolation amplifier offers a complete isolation function, with both signal and power isolation provided for in a single compact plastic SIP or DIP style package. The AD204 is powered by an externally supplied clock, such as the recommended AD246 Clock Driver.
The AD204 provides total galvanic isolation between the input and output stages of the isolation amplifier through the use of internal transformer-coupling. The functionally complete AD204 eliminates the need for an external, user-supplied dc/dc converter. This permits the designer to minimize the necessary circuit overhead and consequently reduce the overall design and component costs.
The design of the AD204 emphasizes maximum flexibility and ease of use, including the availability of an uncommitted op amp on the input stage. It features a bipolar ±5 V output range, an adjustable gain range of from 1 to 100 V/V, ±0.025% max nonlinearity (K grade), 130 dB of CMR and consumes a low 35 mW of power.
**Applications**
Multichannel Data Acquisition
Current Shunt Measurements
Motor Controls
Process Signal Isolation
High Voltage Instrumentation Amplifier
### Features and Benefits
Small Size: 4 Channels/Inch
Low Power; 35 mW
High Accuracy: ±0.025% Max
Nonlinearity (K Grades)
High CMR: 130 dB (Gain = 100 V/V)
Wide Bandwidth: 5 kHz Full-Power
High CMV Isolation: ±2000 V pk
Continuous (K Grade)
(Signal and Power)
Isolated Power Outputs
Uncommitted Input Amplifier

Показывать

AD204KN Даташит PDF

12 страницы, 929 КБ

10/10/2002

просматривать

AD204KN Даташит PDF

12 страницы, 302 КБ

10/10/2002

просматривать

AD204KN Даташит PDF

12 страницы, 435 КБ

03/29/2012

просматривать

AD204KN Даташит PDF

13 страницы, 401 КБ

03/15/2018

просматривать

AD204KN Даташит PDF

13 страницы, 401 КБ

03/06/2016

просматривать

AD204KN Другие Даташит

3 страницы, 56 КБ

07/22/2015

просматривать

AD204KN Другие Даташит

3 страницы, 52 КБ

07/26/2013

просматривать

AD204KN Примечание по применению

3 страницы, 357 КБ

просматривать
