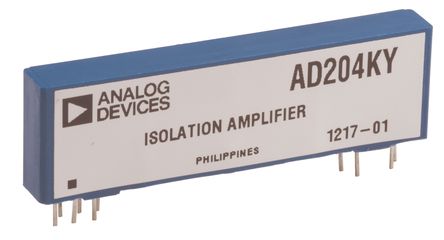

AD204KY

ADI

ANALOG DEVICES AD204KY Isolation Amplifier, 1 Amplifier, 5mV, 1500Vrms, SIP, 10Pins

Наличие: 984 шт.

Адрес доставки: Москва

Цена: ₽ 11,224.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3054630

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD204KY характеристики

Атрибут	Значение атрибута
Номенклатура	AD204KY
Производитель	ADI
ЧипСити Номер продукта	CC3054630
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	11 Pin
Корпус/Пакет	SIP-10
Количество Цепей	4 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	130 dB
Ширина Ленты	5 kHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	5 kHz
Напряжение Изоляции	1500 Vrms
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	5 kHz
Длина	52.8 mm
Ширина	6.6 mm
Высота	15.9 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD204KY описание продукта

Product Details
The AD204 is a general purpose, two-port, transformer-coupled isolation amplifier that may be used in a broad range of applications where input signals must be measured, processed and/or transmitted without a galvanic connection. This industry standard isolation amplifier offers a complete isolation function, with both signal and power isolation provided for in a single compact plastic SIP or DIP style package. The AD204 is powered by an externally supplied clock, such as the recommended AD246 Clock Driver.
The AD204 provides total galvanic isolation between the input and output stages of the isolation amplifier through the use of internal transformer-coupling. The functionally complete AD204 eliminates the need for an external, user-supplied dc/dc converter. This permits the designer to minimize the necessary circuit overhead and consequently reduce the overall design and component costs.
The design of the AD204 emphasizes maximum flexibility and ease of use, including the availability of an uncommitted op amp on the input stage. It features a bipolar ±5 V output range, an adjustable gain range of from 1 to 100 V/V, ±0.025% max nonlinearity (K grade), 130 dB of CMR and consumes a low 35 mW of power.
**Applications**
Multichannel Data Acquisition
Current Shunt Measurements
Motor Controls
Process Signal Isolation
High Voltage Instrumentation Amplifier
### Features and Benefits
Small Size: 4 Channels/Inch
Low Power; 35 mW
High Accuracy: ±0.025% Max
Nonlinearity (K Grades)
High CMR: 130 dB (Gain = 100 V/V)
Wide Bandwidth: 5 kHz Full-Power
High CMV Isolation: ±2000 V pk
Continuous (K Grade)
(Signal and Power)
Isolated Power Outputs
Uncommitted Input Amplifier
