74LVC1G57GW Купить - NXP Логический чип

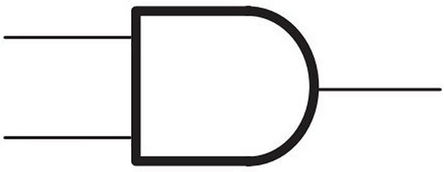

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74LVC1G57GW

NXP

NXP 74LVC1G57GW Multi-Function Logic Gate, 3Input, 32mA, 1.65V to 5.5V, SOT-363-6

Наличие: 249 шт.

Адрес доставки:

Цена: ₽ 4.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC11589863

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74LVC1G57GW характеристики

Атрибут	Значение атрибута
Номенклатура	74LVC1G57GW
Производитель	NXP
ЧипСити Номер продукта	CC11589863
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-363
Напряжение Питания (DC)	1.65V (min)
Выходной Ток	32 mA
Количество Стежков	6 Position
Количество входов	3 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.2 mm
Ширина	1.35 mm
Высота	1 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

74LVC1G57GW описание продукта

The 74LVC1G57GW is a low-power Configurable Multiple-function Gate. The output state is determined by eight patterns of 3-bit input. The user can choose the logic functions AND or, NAND, NOR, XNOR, inverter and buffer. All inputs can be connected to VCC or GND. Inputs can be driven from either 3.3V or 5V devices. This feature allows the use of this device in a mixed 3.3V and 5V environment. This device is fully specified for partial power-down applications using IOFF. The IOFF circuitry disables the output, preventing the damaging backflow current through the device when it is powered down. All inputs (A, B and C) are Schmitt-trigger inputs. They are capable of transforming slowly changing input signals into sharply defined, jitter-free output signals.
High noise immunity
Complies with JEDEC standard - JESD8-7, JESD8-5 and JESD8-B/JESD36
ESD protection - HBM JESD22-A114F exceeds 2000V, MM JESD22-A115-A exceeds 200V
±24mA Output drive (VCC = 3V)
CMOS low power consumption
Latch-up performance exceeds 250mA
Direct interface with TTL levels
Inputs accept voltages up to 5V

Показывать

74LVC1G57GW Даташит PDF

20 страницы, 225 КБ

04/30/2014

просматривать

74LVC1G57GW Другие Даташит

21 страницы, 382 КБ

04/30/2014

просматривать
