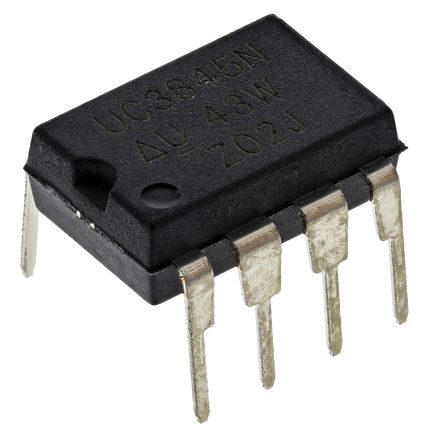

UC3845N

Driver; PWM controller; 1A; 1W; Channels:1; 8.4÷30V; 500kHz; DIP8

Наличие: 827 шт.

Адрес доставки: Москва

Цена: ₽ 86.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC730812

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3845N характеристики

Атрибут	Значение атрибута
Номенклатура	UC3845N
Производитель	TI
ЧипСити Номер продукта	CC730812
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	450 kHz
Напряжение Питания (DC)	25.0V (max)
Рабочее Напряжение	8.4V ~ 30V
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	25.0 V
Выходное Напряжение	13.5 V
Выходной Ток	1 A
Ток Питания	17 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Входной Ток	11 mA
Рассеяние Мощности	1 W
Ток Покоя	11.0 mA
Количество Регулируемых Выходов	1 Output
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	50 %
Выходное напряжение (Макс)	5.1 V
Выходной ток (Макс)	1000 mA
Максимальный рабочий цикл	50 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	7.6V ~ 30V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Входное напряжение	25 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

UC3845N описание продукта

The UC3845N is a Current Mode PWM Controller optimized for off-line and DC to DC converters. This device provides the necessary features to implement off-line or DC-to-DC fixed frequency current mode control schemes with a minimal external parts count. Internally implemented circuits include under-voltage lockout featuring start up current less than 1mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched operation, a PWM comparator which also provides current limit control and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N-channel MOSFETs, is low in the off state.
Optimized for off-line and DC to DC converters
Low start up current (<1mA)
Automatic feed forward compensation
Pulse-by-pulse current limiting
Enhanced load response characteristics
Under-voltage lockout with hysteresis
Double pulse suppression
High current totem pole output
Internally trimmed bandgap reference
Green product and no Sb/Br
