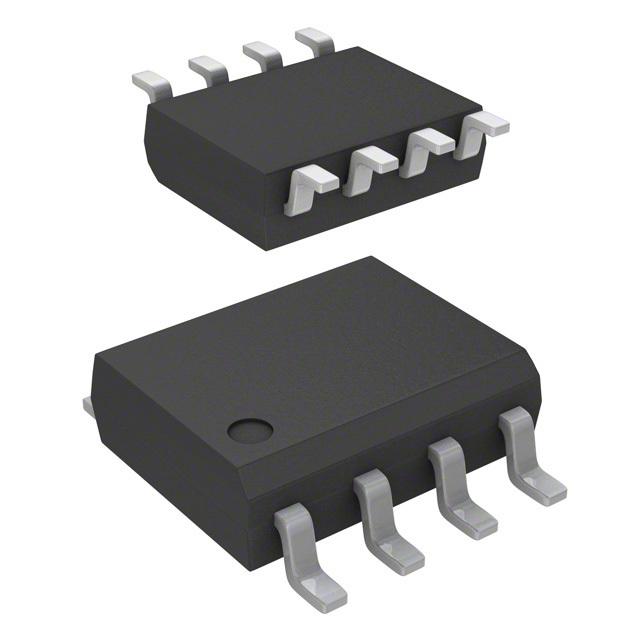

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE5012B E1000

Infineon

**AngleSensor 360° GMR SO-8 SMD **

Наличие: 180 шт.

Адрес доставки: Москва

Цена: ₽ 280.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC24951007

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE5012B E1000 характеристики

Атрибут	Значение атрибута
Номенклатура	TLE5012B E1000
Производитель	Infineon
ЧипСити Номер продукта	CC24951007
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PG-DSO-8
Напряжение Питания (DC)	3.00V (min)
Количество Стежков	8 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE5012B E1000 описание продукта

The TLE5012B E1000 is a 360° Angle Sensor that detects the orientation of a magnetic field. This is achieved by measuring sine and cosine angle components with monolithic integrated Giant Magneto Resistance (iGMR) elements. These raw signals (sine and cosine) are digitally processed internally to calculate the angle orientation of the magnetic field (magnet). The TLE5012B is a pre-calibrated sensor. The calibration parameters are stored in laser fuses. At start-up the values of the fuses are written into flip-flops, where these values can be changed by the application-specific parameters. Further precision of the angle measurement over a wide temperature range and a long lifetime can be improved by enabling an optional internal autocalibration algorithm. Data communications are accomplished with a bi-directional Synchronous Serial Communication (SSC) that is SPI-compatible. The sensor configuration is stored in registers, which are accessible by the SSC interface.
Integrated magnetic field sensing for angle measurement
360° angle measurement with revolution counter and angle speed measurement
Two separate highly accurate single bit SD-ADC
15-bit Representation of absolute angle value on the output (resolution of 0.01°)
16-bit Representation of sine/cosine values on the interface
Maximum 1.0° Angle error over lifetime and temperature-range with activated auto-calibration
Bi-directional SSC Interface up to 8Mbps
Supports Safety Integrity Level (SIL) with diagnostic functions and status information
Interfaces - SSC, PWM, incremental interface (IIF), hall switch mode (HSM)
Output pins can be configured (programmed or pre-configured) as push-pull or open-drain
0.25µm CMOS technology
ESD >4kV (HBM)

Показывать

TLE5012B E1000 Даташит PDF

50 страницы, 2428 КБ

02/06/2014
