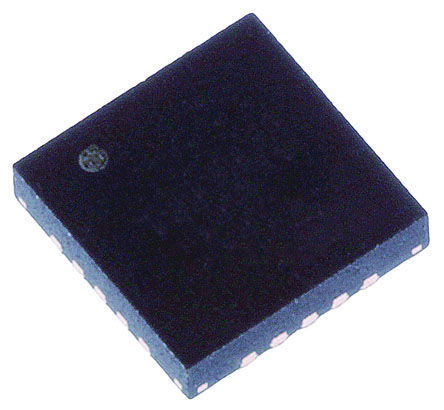

TPS74201RGWT

Single Channel LDO Single Output LDO, 1.5A, Adj.(0.8 to 3.3V), Any or No Cap, Programmable Soft Start LDO Regulator Pos 0.796V to 3.6V 1.5A 20Pin VQFN EP T/R

Наличие: 633 шт.

Адрес доставки: Москва

Цена: ₽ 372.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4317404

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS74201RGWT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS74201RGWT
Производитель	TI
ЧипСити Номер продукта	CC4317404
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Номинальная Мощность	3.28 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	6.00V (max)
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	1.5 A
Ток Питания	115µA ~ 1.5mA
Количество Стежков	20 Position
Рассеяние Мощности	3280 W
Ток Покоя	3.00 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	0.055V @1.5A
Количество Регулируемых Выходов	1 Output
Входной Ток Смещения	4.00 mA
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	0.8 V
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	1 %
Входное напряжение	0.86V ~ 5.5V
Длина	5 mm
Ширина	5 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS74201RGWT описание продукта

The TPS74201RGWT is a low-dropout (LDO) Linear Regulator provides an easy-to-use, robust power-management solution for a wide variety of applications. User-programmable soft-start minimizes stress on the input power source by reducing capacitive inrush current on start-up. The soft-start is monotonic and well suited for powering many different types of processors and ASICs. The enable input and power-good output allow easy sequencing with external regulator. This complete flexibility permits the user to configure a solution that meets the sequencing requirements of FPGAs, DSPs and other applications with special start-up requirements. A precision reference and error amplifier deliver 1% accuracy over load, line, temperature and process. The LDO is stable with ceramic output capacitors and the device is fully specified from -40 to 125°C. The device is yielding a highly compact total solution size.
Stable with any or no output capacitor
Excellent transient response
Open-drain power-good
Active high enable
Supports input voltages as low as 0.8V with external bias supply
55mV at 1.5A Typical ultra-low dropout
Green product and no Sb/Br
