PCA9622DR Купить - NXP Драйвер LED

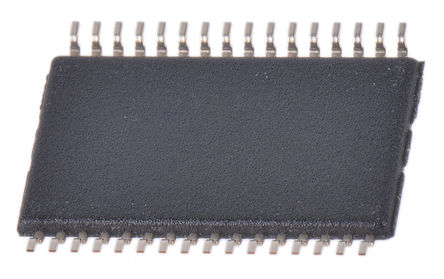

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9622DR

NXP

NXP PCA9622DR Led Driver, 16Outputs, 2.3V-5.5V in, 1MHz switch, 40V/100mA out, TSSOP-32

Наличие: 992 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 208.35

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

NXP

ЧипСити Номер продукта:

CC168301086

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

PCA9622DR характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9622DR
Производитель	NXP
ЧипСити Номер продукта	CC168301086
Жизненный Цикл Продукта	В производстве
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	TSSOP
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	2.30V ~ 5.50V
Выходное Напряжение	40 V
Выходной Ток	100 mA
Количество Стежков	32 Position
Частота Переключения	1 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.3 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	11.1 mm
Ширина	6.2 mm
Высота	0.95 mm
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

PCA9622DR описание продукта

The PCA9622DR is a 16-bit Fm+ I²C-bus 100mA 40V LED Driver optimized for voltage switch dimming and blinking 100mA red/green/blue/amber (RGBA) LEDs. Each LED output has its own 8-bit resolution (256 steps) fixed frequency individual PWM controller that operates at 97kHz with a duty cycle that is adjustable from 0 to 99.6 % to allow the LED to be set to a specific brightness value. An additional 8-bit resolution (256 steps) group PWM controller has both a fixed frequency of 190Hz and an adjustable frequency between 24Hz to once every 10.73seconds with a duty cycle that is adjustable from 0 % to 99.6 % that is used to either dim or blink all LEDs with the same value.
Active low output enable (OE) input pin allows for hardware blinking and dimming of the LEDs
Software reset feature (SWRST call) allows the device to be reset through the I²C-bus
Internal power-on reset
Noise filter on SDA/SCL inputs
No glitch on power-up
Supports hot insertion
Low standby current
ESD protection exceeds 2000V HBM per JESD22-A114 and 1000V CDM per JESD22-C101
Latch-up testing is done to JEDEC standard JESD78 which exceeds 100mA
ESD sensitive device, take proper precaution while handling the device.
