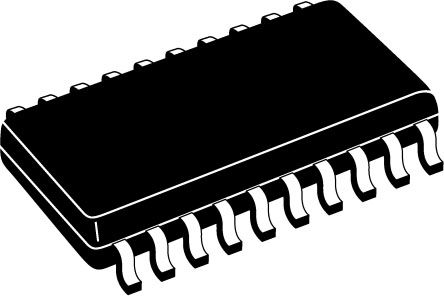

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ITS716G

Infineon

Buffer/Inverter Based Peripheral Driver, 4 Driver, 0.7A, PDSO20, GREEN, PLASTIC, SOP-20

Наличие: 70 шт.

Адрес доставки: Москва

Цена: ₽ 171.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC9119073

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ITS716G характеристики

Атрибут	Значение атрибута
Номенклатура	ITS716G
Производитель	Infineon
ЧипСити Номер продукта	CC9119073
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PG-DSO-20
Количество Выходных Интерфейсов	4 Output
Входное Напряжение (DC)	40.0 V
Выходной Ток	2.3 A
Ток Питания	1.9 mA
Количество Каналов	4 Channel
Количество Стежков	20 Position
Сопротивление Сток-исток (Открытого Канала)	0.035 Ω
Рассеяние Мощности	3.6 W
Максимальное входное напряжение	16 V
Выходной ток (Макс)	2.3 A
Выходной ток (мин)	5.3 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-30 ℃
Температура соединения (Макс)	150 ℃
Рассеиваемая Мощность (Макс)	3600 mW
Рабочее напряжение (Макс)	43 V
Напряжение питания	5.5.40 VDC
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	5.5 V
Входное напряжение	40 V
Длина	12.8 mm
Ширина	7.6 mm
Высота	2.45 mm
Рабочая Температура	-30℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ITS716G описание продукта

The ITS716G is a four channel high side Power Switch N channel vertical power FET with charge pump, ground referenced CMOS compatible input and diagnostic feedback, monolithically integrated in Smart SIPMOS® technology. Providing embedded protection and diagnostic functions.
Very low standby current
CMOS compatible input
Improved electromagnetic compatibility (EMC)
Fast demagnetization of inductive loads
Stable behaviour at undervoltage
Wide operating voltage range
Logic ground independent from load ground
Short-circuit protection
Overload protection
Current limitation
Thermal shutdown
Overvoltage protection (including load dump) with external resistor
Reverse battery protection with external resistor
Loss of ground and loss of Vbb protection
Electrostatic discharge protection (ESD)
Diagnostic feedback with open drain output
Open load detection in OFF-state
Feedback of thermal shutdown in ON-state

Показывать

ITS716G Даташит PDF

16 страницы, 509 КБ

10/02/2008
