PCF8574DW Купить - TI Чип интерфейса

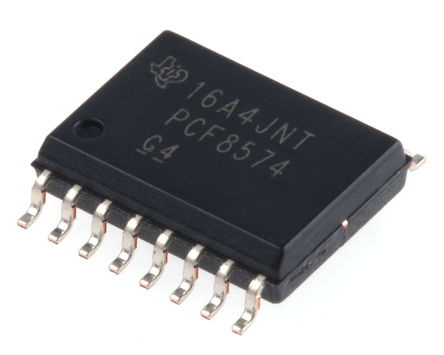

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCF8574DW

TEXAS INSTRUMENTS PCF8574DW I/O Expander, 8Bit, 100kHz, I2C, 2.5V, 6V, SOIC

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 104.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5512907

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCF8574DW характеристики

Атрибут	Значение атрибута
Номенклатура	PCF8574DW
Производитель	TI
ЧипСити Номер продукта	CC5512907
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	100 kHz
Напряжение Питания (DC)	2.50V ~ 6.00V
Количество Выходных Интерфейсов	8 Output
Выходной Ток	50 mA
Количество Стежков	16 Position
Тактовая Частота	100 kHz
Узлы Напряжения	5.00 V, 3.30 V
Количество входов и выходов	8 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2.5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCF8574DW описание продукта

The PCF8574DW is an 8-bit input/output (I/O) Expander for the two-line bidirectional bus (I²C) is designed for 2.5 to 6V VCC operation. It provides general-purpose remote I/O expansion for most microcontroller families via the I²C interface [serial clock (SCL), serial data (SDA)]. It features an 8-bit quasi-bidirectional I/O port (P0-P7), including latched outputs with high-current drive capability for directly driving LEDs. Each quasi-bidirectional I/O can be used as an input or output without the use of a data-direction control signal. At power on, the I/Os are high. In this mode, only a current source to VCC is active.
Low standby-current consumption of 10µA maximum
Open-drain interrupt output
Compatible with most microcontrollers
Latched outputs with high-current drive capability for directly driving LEDs
Latch-up performance exceeds 100mA
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
