TLE4729G Купить - Infineon Драйвер электродвигателя

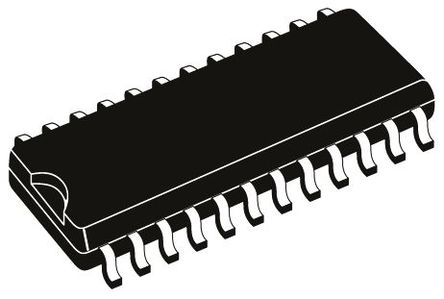

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE4729G

Infineon

**StepMotDr 1A 45V SO-24 SMD **

Наличие: 1,567 шт.

Адрес доставки: Москва

Цена: ₽ 253.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC27760277

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE4729G характеристики

Атрибут	Значение атрибута
Номенклатура	TLE4729G
Производитель	Infineon
ЧипСити Номер продукта	CC27760277
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	PG-DSO-24
Напряжение Питания (DC)	5.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	800 mA
Количество Стежков	24 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	5 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.45 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE4729G описание продукта

The TLE4729G is a 2-phase monolithic Stepper Motor Driver Bipolar-IC for driving DC motors and other inductive loads that operate by constant current. It is fully pin and function compatible except the current programming is inverse to the TLE4728G with an additional inhibit feature. The control logic and power output stages for two bipolar windings are integrated on a single chip which permits switched current control of motors with 0.7A per phase at operating voltages up to 16V. The direction and value of current are programmable for each phase via separate control inputs. In the case of low at all four current program inputs the device is switched to inhibit mode automatically. A common oscillator generates the timing for the current control and turn-ON with phase offset of the two output stages. The device can be driven directly by a microprocessor in several modes by programming phase direction and current control of each bridge independently.
Integrated driver, control logic and current control (chopper)
Very low current consumption in inhibit mode
Fast free-wheeling diodes
Output stages are free of crossover current
Offset-phase turn-ON of output stages
All outputs short-circuit proof
Error-flag for overload, open load, over-temperature

Показывать

TLE4729G Даташит PDF

29 страницы, 693 КБ

10/15/1999

просматривать

TLE4729G Даташит PDF

2 страницы, 37 КБ

06/26/2001

просматривать

TLE4729G Даташит PDF

27 страницы, 248 КБ

03/28/2012

просматривать

TLE4729G Даташит PDF

27 страницы, 304 КБ

просматривать

TLE4729G Справочное руководство пользователя

138 страницы, 12344 КБ

09/28/2017

просматривать

TLE4729G Другие Даташит

27 страницы, 187 КБ

01/17/2005

просматривать

TLE4729G Другие Даташит

5 страницы, 557 КБ

04/11/2016

просматривать

TLE4729G Другие Даташит

1 страницы, 28 КБ

09/27/2017

просматривать

TLE4729G Примечание по применению

35 страницы, 2097 КБ

04/06/2017

просматривать

TLE4729G Примечание по применению

18 страницы, 379 КБ

01/21/2008

просматривать

TLE4729G Примечание по применению

6 страницы, 137 КБ

08/06/2001

просматривать
