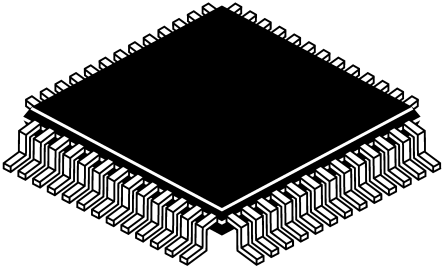

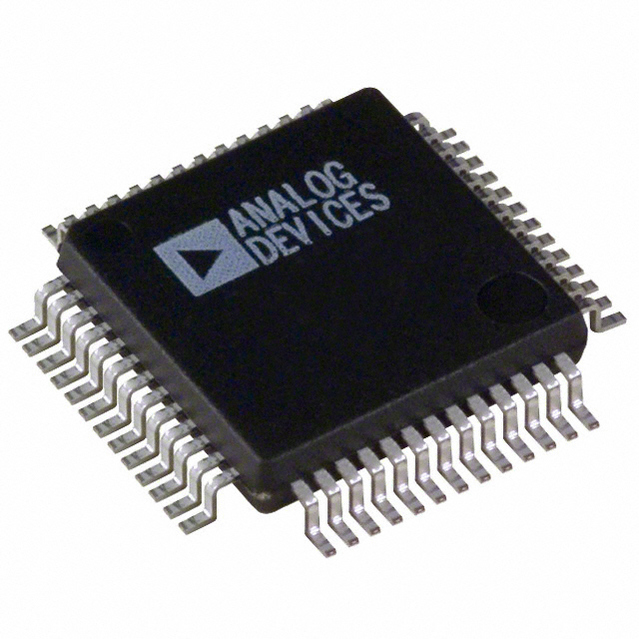

ADUC824BSZ

ADI

MCU 8Bit 8052 CISC 8KB Flash 3.3V/5V 52Pin MQFP Tray

Наличие: 1,178 шт.

Адрес доставки: Москва

Цена: ₽ 1,211.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3473219

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUC824BSZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUC824BSZ
Производитель	ADI
ЧипСити Номер продукта	CC3473219
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	52 Pin
Корпус/Пакет	QFP-52
Частота	12.58 MHz
Напряжение Питания (DC)	5.00 V, 5.25 V (max)
Количество Стежков	52 Position
Тактовая Частота	12.6 MHz
Размер ОЗУ	256 b
Количество Битов	8 Bit
Разрешение (биты)	24.0 Bit
Размер Флэш-памяти	8 KB
Количество I/O Выводов	34 IO
Время Доступа	12.6 µs
Ядерная Архитектура	8052
Количество АЦП	2 ADC
Количество входов и выходов	34 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	2.7 V
Длина	10.11 mm
Ширина	10.11 mm
Высота	2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

ADUC824BSZ описание продукта

The ADUC824BSZ is a 8-bit Microcontroller incorporates two high-resolution 2-channel 24-bit sigma-delta (Σ-Δ) ADC and program/data Flash/EE Memory on a single chip. This low power device accepts low-level signals directly from a transducer. The two independent ADCs (Primary and Auxiliary) include a temperature sensor and a PGA. The ADC output data rates are programmable and the ADC output resolution will vary with the programmed gain and output rate. The device operates from a 32kHz crystal with an on-chip PLL generating a high-frequency clock of 12.58MHz. This clock is, in turn, routed through a programmable clock divider from which the MCU core clock operating frequency is generated. The microcontroller core is an 8052 and therefore 8051-instructionset-compatible. The microcontroller core machine cycle consists of 12 core clock periods of the selected core operating frequency.
High resolution sigma-delta ADCs
Two independent ADCs (16 and 24-bit resolution)
Programmable gain front end
24-bit No missing codes, primary ADC
8kB On-chip flash/EE program memory
640byte On-chip flash/EE data memory
Flash/EE, 100 years retention, 100k cycles endurance
256byte On-chip data RAM
8051 Compatible instruction set (12.58MHz Maximum)
32kHz External crystal, on-chip programmable PLL
Three 16-bit Timer/counters
26 Programmable I/O lines
3mA at 3V (core CLK = 1.5MHz) Normal power consumption
On-chip temperature sensor
12-bit Voltage output DAC
Dual excitation current sources
Reference detect circuit
Time interval counter (TIC)
Watchdog timer (WDT), power supply monitor (PSM)

Показывать

ADUC824BSZ Даташит PDF

68 страницы, 1061 КБ

05/01/2002
