SP720ABTG Купить - Littelfuse Телевизионные диоды

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

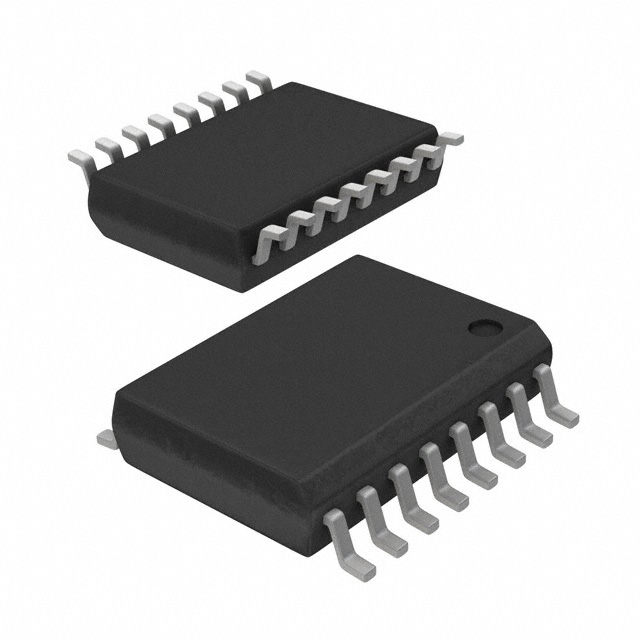

SP720ABTG

Littelfuse

TVS ARRAY ESD 14CH 30V 16-SOIC

Наличие: 1,867 шт.

Адрес доставки:

Цена: ₽ 133.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Littelfuse

ЧипСити Номер продукта:

CC4731626

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SP720ABTG характеристики

Атрибут	Значение атрибута
Номенклатура	SP720ABTG
Производитель	Littelfuse
ЧипСити Номер продукта	CC4731626
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Номинальное Напряжение (DC)	30.0 V
Рабочее Напряжение	30 V
Ёмкость	3 pF
Количество Цепей	14 Circuit
Количество Стежков	16 Position
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Длина	10.0 mm
Ширина	4.00 mm
Высота	1.5 mm
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SP720ABTG описание продукта

The SP720ABTG is a TVS Diode Array for general purpose ESD protection. It is an array of SCR/diode bipolar structures for ESD and over-voltage protection to sensitive input circuits. The device has 2 protection SCR/diode device structures per input. A total of 14 available inputs can be used to protect up to 14 external signal or bus lines. Over-voltage protection is from the IN (pins 1-7 and 9-15) to V+ or V-. The device structures is designed for fast triggering at a threshold of one +VBE diode threshold above V+ (pin 16) or a -VBE diode threshold below V- (pin 8). From an IN input, a clamp to V+ is activated if a transient pulse causes the input to be increased to a voltage level greater than one VBE above V+. A similar clamp to V- is activated if a negative pulse, one VBE less than V-, is applied to an IN input.
ESD interface capability for HBM standards
High peak current capability
Designed to provide over-voltage protection
Fast Switching with 2ns rise time
1nA at 25° Low input leakages
3pF Low input capacitance
-40 to 105°C Operating temperature range

Показывать

SP720ABTG Даташит PDF

6 страницы, 964 КБ

07/16/2014
