TLC549CP Купить - TI Преобразователь AD

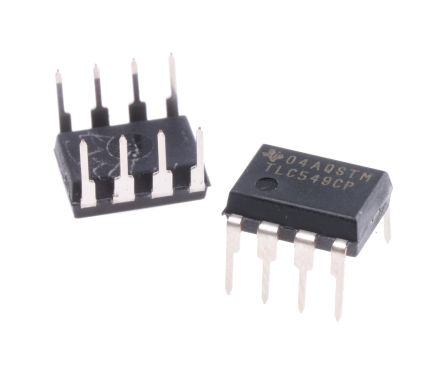

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC549CP

TEXAS INSTRUMENTS TLC549CP Analogue to Digital Converter, 8Bit, 40KSPS, Single, 3V, 6V, DIP

Наличие: 404 шт.

Адрес доставки: Москва

Цена: ₽ 507.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9748164

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC549CP характеристики

Атрибут	Значение атрибута
Номенклатура	TLC549CP
Производитель	TI
ЧипСити Номер продукта	CC9748164
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 6V
Ток Питания	1.80 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	8 Bit
Рассеяние Мощности	15 mW
Частота Выборки	40 ksps
Потребляемая Мощность	9 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Количество входных каналов	1 Channel
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	3 V
Входное напряжение	5 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TLC549CP описание продукта

The TLC549CP is a 8-bit 40kSPS Analogue-to-Digital Converter with serial output, compatible to TLC540/545/1540 single channel. Designed for serial interface with a microprocessor or peripheral through a 3-state data output and an analogue input. The TLC549 use only the input/output clock (I/O CLOCK) input along with the chip select (CS\\) input for data control. The maximum I/O CLOCK input frequency of the TLC548 is 2.048MHz and the I/O CLOCK input frequency of the TLC549 is specified up to 1.1MHz.
Microprocessor peripheral or standalone operation
Differential reference input voltages
17us Maximum conversion time
On-chip software-controllable sample-and-hold function
±0.5LSB Maximum total unadjusted error
4MHz Typical internal system clock
Low power consumption
