SN74LVC1G04DBVR

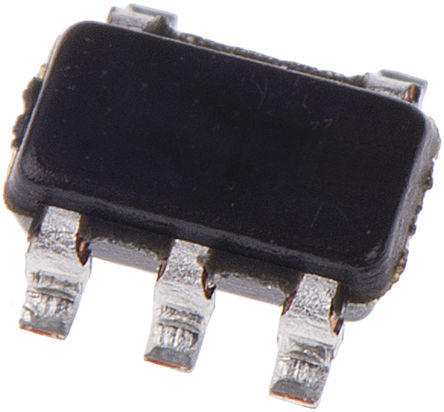

TEXAS INSTRUMENTS SN74LVC1G04DBVR Inverter, 74LVC1G04, 1Input, 32mA, 1.65V to 5.5V, SOT-23-5

Наличие: 870 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC12815

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G04DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G04DBVR
Производитель	TI
ЧипСити Номер продукта	CC12815
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	5.00 V
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	3.70 ns
Количество Вентилей	1 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74LVC1G04DBVR описание продукта

The SN74LVC1G04DBVR is a single inverter gate IC, designed for 1.65 to 5.5V VCC operation. The device performs the Boolean function Y = A. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range.
Supports 5V VCC Operation
Input Accepts Voltage up to 5.5V Allowing Down Translation to VCC
3.3ns at 3.3V Maximum Propagation Delay Time
Low-power Consumption, 10µA Maximum ICC
±24mA Output Drive at 3.3V
Ioff Supports Live-insertion, Partial-power-down Mode and Back-drive Protection
Latch-up Performance Exceeds 100mA Per JESD 78, Class II
Green Product, No Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
