LMZ31503RUQT Купить - TI Преобразователь DC/DC

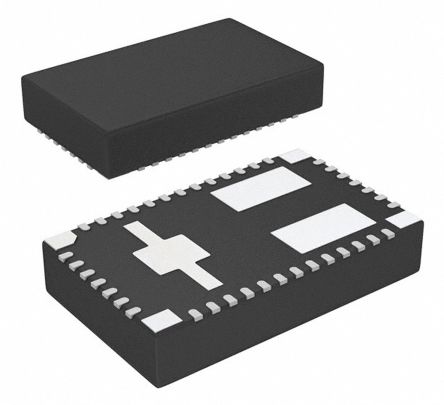

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LMZ31503RUQT

DC-DC POL Converter, Adjustable, Buck, 780kHz, 800mV to 5.5V out, 3A, QFN-47

Наличие: 929 шт.

Адрес доставки: Москва

Цена: ₽ 715.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC15708230

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LMZ31503RUQT характеристики

Атрибут	Значение атрибута
Номенклатура	LMZ31503RUQT
Производитель	TI
ЧипСити Номер продукта	CC15708230
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	47 Pin
Корпус/Пакет	QFN-47
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 5.5V
Выходной Ток	3 A
Количество Стежков	47 Position
Количество Регулируемых Выходов	1 Output
Частота Переключения	780 kHz
Топология	Buck
Максимальное входное напряжение	14.5 V
Входное напряжение (мин)	4.5 V
Входное напряжение (макс. Постоянный ток)	14.5 V
Входное напряжение (мин мин.)	1.6 v
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 14.5V
Длина	15.15 mm
Ширина	9.15 mm
Высота	2.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

LMZ31503RUQT описание продукта

The LMZ31503RUQT is a SIMPLE SWITCHER® Power Module combines a 3A DC/DC converter with power MOSFETs, a shielded inductor and passives into a low profile. This is an easy-to-use integrated power solution. This total power solution allows as few as 3 external components and eliminates the loop compensation and magnetic design process. It is easy to solder onto a printed circuit board and allows a compact point-of-load design with up to 95% efficiency and excellent power dissipation with thermal impedance of 13°C/W junction to ambient. The device delivers the full 3A rated output current at 85°C ambient temperature without airflow. The LMZ31503 offers the flexibility and the feature-set of a discrete point-of-load design and is ideal for powering performance DSPs and FPGAs.
Complete integrated power solution allows small footprint, low-profile design
Synchronizes to an external clock
Adjustable slow-start
Output voltage sequencing/tracking
Power good output
Programmable undervoltage lockout
Overcurrent protection
Over temperature protection
Pre-bias output start-up
Meets EN55022 class B emissions - Integrated shielded inductor
Wide-output voltage adjust - 0.8 to 3.6V with 1% reference accuracy
Green product and no Sb/Br

Показывать

LMZ31503RUQT Даташит PDF

LMZ31503RUQT Справочное руководство пользователя

22 страницы, 974 КБ

07/16/2013

просматривать

LMZ31503RUQT Другие Даташит

32 страницы, 1108 КБ

просматривать

LMZ31503RUQT Другие Даташит

5 страницы, 179 КБ

11/19/2014

просматривать

LMZ31503RUQT Примечание по применению

9 страницы, 997 КБ

01/19/2016

просматривать

LMZ31503RUQT Упаковка

34 страницы, 1625 КБ

01/13/2015

просматривать

LMZ31503RUQT Файл уведомления

5 страницы, 246 КБ

06/14/2017

просматривать
