SN74AVC2T245RSWR Купить - TI Преобразователь напряжения и электроуровня

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

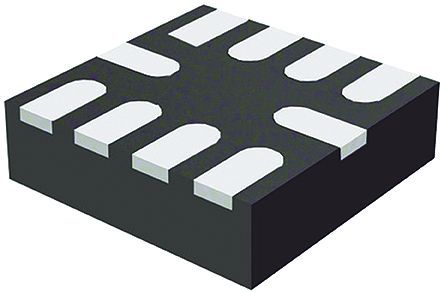

SN74AVC2T245RSWR

Transceiver Non Inverting, AVC Family, 2Input, 12mA, 2.4ns, 1.2V to 3.6V, LFCSP-10

Наличие: 806 шт.

Адрес доставки: Москва

Цена: ₽ 21.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC530540

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74AVC2T245RSWR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74AVC2T245RSWR
Производитель	TI
ЧипСити Номер продукта	CC530540
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UQFN-10
Напряжение Питания (DC)	1.10V ~ 3.60V
Количество Выходных Интерфейсов	2 Output
Выходной Ток	12 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	10 Position
Количество Битов	2 Bit
Время Задержки Распространения	2.40 ns
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	1.2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.2 V
Длина	1.85 mm
Ширина	1.45 mm
Высота	0.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74AVC2T245RSWR описание продукта

The SN74AVC2T245RSWR is a 2-bit 2-DIR pin dual-supply Bus Transceiver with configurable voltage translation and 3-state output. It uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 to 3.6V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.2 to 3.6V. It is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input and the OE activate either the B-port outputs or the A-port outputs or place both output ports into the high-impedance mode. The device transmits data from the A bus to the B bus when the B-port outputs are activated and from the B bus to the A bus when the A-port outputs are activated. The input circuitry on both A and B ports always is active and must have a logic high or low level applied to prevent excess ICC and ICCZ.
Each channel has independent direction control
Fully configurable dual-rail design
I/Os are 4.6V tolerant
Ioff Supports partial-power-down mode operation
VCC Isolation feature - If either VCC input is at GND, both ports are in high-impedance state
Latch-up performance exceeds 100mA per JESD78 class II
Green product and no Sb/Br

Показывать

SN74AVC2T245RSWR Даташит PDF

21 страницы, 350 КБ

12/08/2015
