CD4543BE

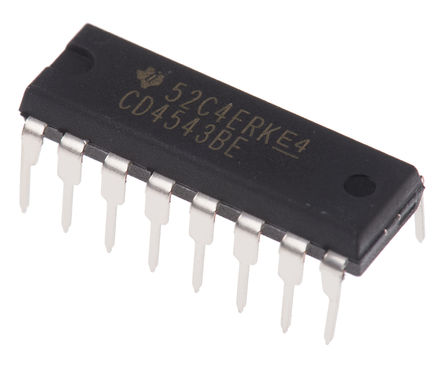

TEXAS INSTRUMENTS CD4543BE BCD to 7 Segment Decoder / Driver / Latch, 7 Output, 6.8mA, 3V to 18V, DIP-16

Наличие: 197 шт.

Адрес доставки: Москва

Цена: ₽ 14.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC464450

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4543BE характеристики

Атрибут	Значение атрибута
Номенклатура	CD4543BE
Производитель	TI
ЧипСити Номер продукта	CC464450
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	15.0 V, 18.0 V (max)
Количество Выходных Интерфейсов	7 Output
Ток Питания	40 nA
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество Битов	7 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Ширина Ленты	8.00 MHz
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4543BE описание продукта

The CD4543BE is a BCD-to-seven Segment Latch/Decoder/Driver, designed primarily for liquid-crystal display (LCD) applications. It is also capable of driving light emitting diode (LED), incandescent, gas-discharge and fluorescent displays. This device is functionally similar to and serves as direct replacement for the CD4056B when pin 7 is connected to VSS. It differs from the CD4056B in that it has a display blanking capability instead of a level-shifting function and requires only one power supply. When the CD4056B is used in the level shifting mode, two power supplies are required. When the CD4543B is used for LCD applications, a square wave must be applied to the PHASE input and the backplane of the LCD device. For LED applications a logic 1 is required at the PHASE input for common-cathode devices, a logic 0 is required for common-anode devices.
Display blanking of all illegal input combinations
Latch storage of code
Pin-for-pin replacement for CD4056B (with pin 7 tied to VSS)
Direct LED driving capability
100% Tested for quiescent current at 20V
Maximum input current of 1µA at 18V over full package-temperature range, 100nA at 18V and 25°C
5, 10 and 15V Parametric ratings
