TCA4311ADR Купить - TI Чип интерфейса

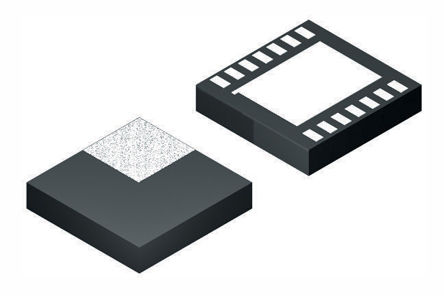

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TCA4311ADR

I²C Logic Buffer 3.3V/5V 8Pin SOIC T/R

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 121.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC35606693

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TCA4311ADR характеристики

Атрибут	Значение атрибута
Номенклатура	TCA4311ADR
Производитель	TI
ЧипСити Номер продукта	CC35606693
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	2.70V ~ 5.50V
Количество Выходных Интерфейсов	2 Output
Ток Питания	5.1 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Входная Ёмкость	10 pF
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TCA4311ADR описание продукта

The TCA4311ADR is a hot-swappable I²C Bus Buffer that supports I/O card insertion into a live backplane without corruption of the data and clock busses. Control circuitry prevents the backplane from being connected to the card until a stop command or bus idle occurs on the backplane without bus contention on the card. When the connection is made, this device provides bidirectional buffering, keeping the backplane and card capacitances isolated. During insertion, the SDA and SCL lines are pre-charged to 1V to minimize the current required to charge the parasitic capacitance of the chip. When the I²C bus is idle, the buffer can be put into shutdown mode by setting the EN pin low. When EN is high, the buffer resumes normal operation. It also includes an open drain READY output pin, which indicates that the backplane and card sides are connected together. The size of the pull-up resistors to the I/Os depends on the system, but each side of this buffer must have a pull-up resistor.
Supports bidirectional data transfer of I²C bus signals
SDA and SCL lines are buffered which increases fan-out
SDA and SCL input lines are isolated from outputs
Accommodates standard-mode and fast-mode I²C devices
Improved noise immunity
Applications include hot board insertion and bus extension
Low ICC chip disable of <1µA
READY open-drain output
Supports clock stretching, arbitration and synchronization
Powered-OFF high-impedance I²C-bus pins
Open-drain I²C pins
Latch-up performance exceeds 100mA per JESD 78, class II
ESD Protection exceeds JESD 22
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TCA4311ADR Даташит PDF

28 страницы, 1164 КБ

02/05/2015

просматривать

TCA4311ADR Даташит PDF

22 страницы, 728 КБ

11/27/2012

просматривать

TCA4311ADR Другие Даташит

27 страницы, 1132 КБ

просматривать

TCA4311ADR Другие Даташит

25 страницы, 723 КБ

просматривать

TCA4311ADR Другие Даташит

1 страницы, 195 КБ

11/05/2014

просматривать
