CD4066BM Купить - TI Чип аналогового переключателя

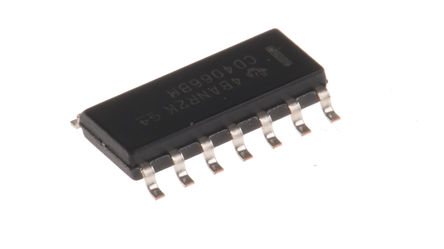

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4066BM

TEXAS INSTRUMENTS CD4066BM Analog Switch, Quad Channel, SPST, 4Channels, 240Ω, 3V to 18V, SOIC, 14Pins

Наличие: 62 шт.

Адрес доставки: Москва

Цена: ₽ 15.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC526344

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4066BM характеристики

Атрибут	Значение атрибута
Номенклатура	CD4066BM
Производитель	TI
ЧипСити Номер продукта	CC526344
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	15.0 V
Количество Выходных Интерфейсов	4 Output
Тип Контактов	SPST
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Количество Битов	4 Bit
Полярность	Non-Inverting
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Ток Покоя	20.0 nA
Ширина Ленты	40 MHz
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4066BM описание продукта

The CD4066BM is a single-pole single-throw (SPST) CMOS quad bilateral Analog Switch intended for the transmission or multiplexing of analog or digital signals. It is pin-for-pin compatible with the CD4016B, but exhibits a much lower on-state resistance. In addition, the on-state resistance is relatively constant over the full input-signal range. The CD4066B consists of four bilateral switches, each with independent controls. Both the p and the n device in a given switch are biased on or off simultaneously by the control signal. The well of the n-channel device on each switch is tied to either the input when the switch is on or to VSS when the switch is off. This configuration eliminates the variation of the switch-transistor threshold voltage with input signal and, thus, keeps the on-state resistance low over the full operating-signal range.
On-state resistance flat over full peak-to-peak signal range
Low crosstalk between switches
Extremely low off-state switch leakage
Very low offset current
High effective off-state resistance
Green product and no Sb/Br
