SG1525AJ Купить - Microsemi Чип стабилизации напряжения

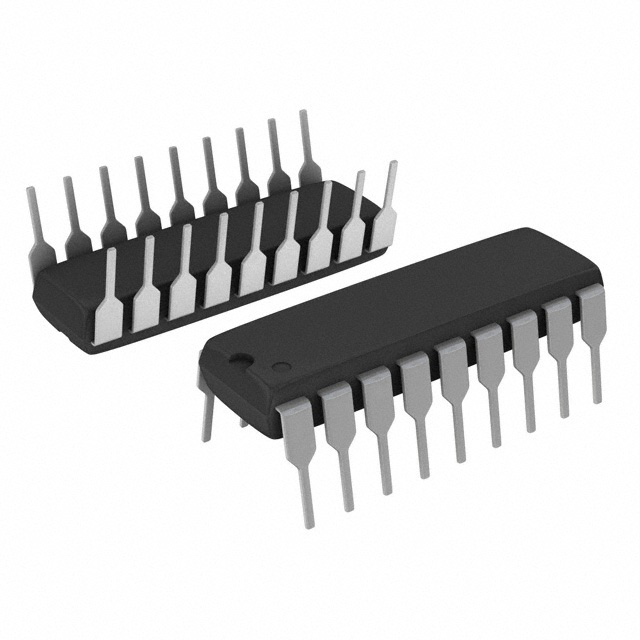

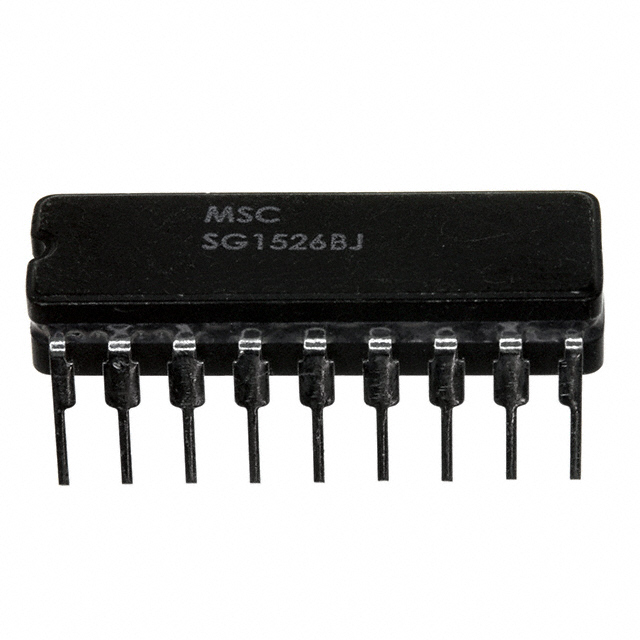

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SG1525AJ

Microsemi

Voltage Mode PWM Controller 400mA 350kHz 16Pin CDIP

Наличие: 3,661 шт.

Адрес доставки: Москва

Цена: ₽ 1,552.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microsemi

ЧипСити Номер продукта:

CC43492264

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SG1525AJ характеристики

Атрибут	Значение атрибута
Номенклатура	SG1525AJ
Производитель	Microsemi
ЧипСити Номер продукта	CC43492264
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	CDIP-16
Напряжение Питания (DC)	35.0V (max)
Количество Выходных Интерфейсов	2 Output
Ток Покоя	14.0 mA
Время Нарастания	100 ns
Частота Переключения	100Hz ~ 350kHz
Рабочий цикл	49 %
Максимальный рабочий цикл	49 %
Время падения	50 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рабочая Температура	-55℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SG1525AJ описание продукта

The SG1525A/1527A series of pulse width modulator integrated circuits are designed to offer improved performance and lower external parts count when used to implement all types of switching power supplies. The on-chip +5.1 volt reference is trimmed to ±1% initial accuracy and the input common-mode range of the error amplifier includes the reference voltage, eliminating external potentiometers and divider resistors. A Sync input to the oscillator allows multiple units to be slaved together, or a single unit to be synchronized to an external system clock. A single resistor between the CT pin and the Discharge pin provides a wide range of deadtime adjustment. These devices also feature built-in soft-start circuitry with only a timing capacitor required externally. A Shutdown pin controls both the soft-start circuitry and the output stages, providing instantaneous turn-off with soft-start recycle for slow turn-on. These functions are also controlled by an undervoltage lockout which keeps the outputs off and the soft-start capacitor discharged for input voltages less than that required for normal operation. Another unique feature of these PWM circuits is a latch following the comparator. Once a PWM pulse has been terminated for any reason, the outputs will remain off for the duration of the period. The latch is reset with each clock pulse. The output stages are totem-pole designs capable of sourcing or sinking in excess of 200mA. The SG1525A output stage features NOR logic, giving a LOW output for an OFF state. The SG1527A utilizes OR logic which results in a HIGH output level when OFF.
**Key Features**:
• 8V to 35V operation
• 5.1V reference trimmed to ±1%
• 100Hz to 500KHz oscillator range
• Separate oscillator sync terminal
• Adjustable deadtime control
• Internal soft-start
• Input undervoltage lockout
• Latching P.W.M. to prevent multiple pulses
• Dual source/sink output drivers
