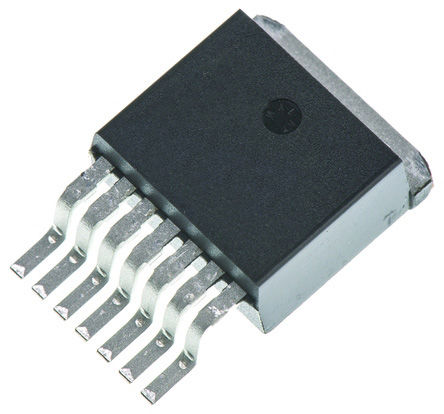

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BTN8962TA

Infineon

**HaBr 42A 40V TO263-7-1 SMD **

Наличие: 1,111 шт.

Адрес доставки: Москва

Цена: ₽ 376.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC12258870

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 15.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BTN8962TA характеристики

Атрибут	Значение атрибута
Номенклатура	BTN8962TA
Производитель	Infineon
ЧипСити Номер продукта	CC12258870
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	7 Pin
Корпус/Пакет	TO-263-7
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	42 A
Количество Стежков	7 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	8 V
Длина	10 mm
Ширина	9.25 mm
Высота	4.4 mm
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BTN8962TA описание продукта

Description:
The BTN8962TA is an integrated high current half bridge for motor drive applications. It is part of the NovalithIC™ family containing one p-channel highside MOSFET and one n-channel lowside MOSFET with an integrated driver IC in one package. Due to the p-channel highside switch the need for a charge pump is eliminated thus minimizing EMI. Interfacing to a microcontroller is made easy by the integrated driver IC which features logic level inputs, diagnosis with current sense, slew rate adjustment, dead time generation and protection against overtemperature, undervoltage, overcurrent and short circuit.
The BTN8962TA provides a cost optimized solution for protected high current PWM motor drives with very low board space consumption.
Summary of Features:
Path resistance of max. 30.3 mΩ @ 150 °C (typ. 14.2 mΩ @ 25 °C)
High Side: max. 13.4 mΩ @ 150 °C (typ. 6.7 mΩ @ 25 °C)
Low Side: max. 16.9 mΩ @ 150 °C (typ. 7.5 mΩ @ 25 °C)
Enhanced switching speed for reduced switching losses
Capable for high PWM frequency combined with active freewheeling
Low quiescent current of typ. 7 μA @ 25 °C
Switched mode current limitation for reduced power dissipation in overcurrent
Current limitation level of 30 A min.
Status flag diagnosis with current sense capability
Overtemperature shut down with latch behaviour
Undervoltage shut down
Driver circuit with logic level inputs
Adjustable slew rates for optimized EMI
Operation up to 40V
Green Product (RoHS compliant)
AEC Qualified

Показывать

BTN8962TA Даташит PDF

26 страницы, 1871 КБ

05/17/2013

просматривать

BTN8962TA Справочное руководство пользователя

138 страницы, 12344 КБ

09/28/2017

просматривать

BTN8962TA Другие Даташит

8 страницы, 1427 КБ

просматривать

BTN8962TA Примечание по применению

35 страницы, 2097 КБ

04/06/2017

просматривать
